| Air Injection Check Valve (With NC1 California Emissions) |
15 (20) |
| Air Injection Check Valve Front Bracket Bolt/Nut (With NC1 California Emissions) |
18 (25) |
| Air Injection Check Valve Pipe Adapter (With NC1 California Emissions) |
22 (30) |
| Air Injection Check Valve Rear Bracket Bolt/Nut (With NC1 California Emissions) |
18 (25) |
| Camshaft Sprocket Bolt |
103 (140) |
| Connecting Rod Bearing Cap Nut |
| First Tightening Pass |
15 (20) |
| Final Tightening Pass |
75 Degrees |
| Coolant Drain Plug |
14 (19) |
| Coolant Temperature Sensor |
17 (23) |
| Crankshaft Balancer Bolt |
| First Tightening Pass |
52 (70) |
| Final Tightening Pass |
72 Degrees |
| Crankshaft Main Bearing Cap Bolt/Stud |
| First Tightening Pass |
37 (50) |
| Final Tightening Pass |
77 Degrees |
| Crankshaft Oil Deflector Nut |
18 (25) |
| Crankshaft Position Sensor Wiring Bracket Bolt |
20 (27) |
| Cylinder Head Bolts |
| First Tightening Pass |
44 (60) |
| Final Tightening Pass |
95 Degrees |
| Drive Belt Tensioner Bolt |
37 (50) |
| EGR Valve Pipe-To-Exhaust Manifold Nut |
18 (25) |
| EGR Valve Pipe-To-EGR Valve Bolt |
18 (25) |
| EGR Valve-To-Upper Intake Manifold Bolt |
22 (30) |
| Engine Front Cover Small (M8) Bolt |
20 (27) |
| Engine Front Cover Medium (M10) & Large (M12) Bolt |
41 (55) |
| Engine Mount Bracket-To-Engine Block (AWD Only) Bolt |
63 (85) |
| Engine Mount Bracket-To-Oil Pan Bolt |
43 (58) |
| Engine Mount Lower Nut |
35 (47) |
| Engine Mount Strut & A/C Compressor Bracket Bolt |
37 (50) |
| Engine Mount Strut Bolt |
35 (48) |
| Engine Mount Strut Bracket Left Bolt |
52 (70) |
| Engine Mount Strut Bracket Right Bolt |
37 (50) |
| Engine Mount Strut Bracket-To-Radiator Support Upper Bolt |
19 (26) |
| Engine Mount Strut & Generator Bracket Bolt |
37 (50) |
| Engine Mount Strut & Lift Bracket Bolt (Engine Lift Rear) |
52 (70) |
| Engine Mount Strut Nut |
35 (48) |
| Engine Mount Strut & Support Bracket |
| Large Bolt |
41 (55) |
| Medium Bolt |
41 (55) |
| Small Bolt |
20 (27) |
| Engine Mount Upper Nut |
39 (53) |
| Engine Oil Drain Plug |
18 (25) |
| Engine Oil Pressure Indicator Switch |
12 (16) |
| Exhaust Manifold Nut |
12 (16) |
| Exhaust Manifold Stud |
13 (18) |
| Flywheel Bolt |
52 (71) |
| Fuel Feed & Return Pipe Bracket Stud |
37 (50) |
| Fuel Feed & Return Pipe Retaining Clip Nut |
18 (25) |
| Fuel Feed Pipe-To-Fuel Injector Rail Nut |
13 (17) |
| Heated Oxygen Sensor |
31 (42) |
| Heater Inlet Pipe Nut |
18 (25) |
| Heater Inlet Pipe Stud |
37 (50) |
| Ignition Coil Bracket Bolt/Nut/Stud |
18 (25) |
| Intake Manifold Upper Studs/Bolts |
18 (25) |
| Knock Sensor |
14 (19) |
| Lower Intake Manifold Bolts |
|
| MAP Sensor Bracket Bolt |
18 (25) |
| Oil Filter |
22 (30) |
| Oil Filter (With Out Oil Cooler) |
29 (39) |
| Oil Cooler Connector |
37 (50) |
| Oil Cooler Hose Fitting |
14 (19) |
| Oil Filter Bypass Hole Plug |
14 (19) |
| Oil Gallery Plug |
| 1/4 Inch |
14 (19) |
| 3/8 Inch |
24 (33) |
| Oil Level Indicator Tube Bolt |
18 (25) |
| Oil Pan Vertical Bolts |
18 (25) |
| Oil Pan Side/Horizontal Bolts |
37 (50) |
| Oil Pump Bolt |
30 (41) |
| Oil Pump Drive Gear Clamp Bolt |
27 (36) |
| Spark Plug |
| Initial Installation |
15 (20) |
| After Initial Installation |
13 (15) |
| Thermostat Bypass Pipe-To-Throttle Body Nut |
18 (25) |
| Throttle Body Bolt/Stud |
18 (25) |
| Timing Chain Dampener Bolt |
15 (21) |
| Valve Rocker Arm Bolt |
24 (32) |
| Water Outlet Bolt |
18 (25) |
| Water Pump Pulley Bolt |
18 (25) |
| INCH Lbs. (N.m) |
| Accelerator Control Cable Bracket Bolt/Nut |
89 (10) |
| Air Injection Check Valve Bolt/Nut (With NC1 California Emissions) |
89 (10) |
| Air Injection Check Valve Pipe Assembly Bolt |
89 (10) |
| Air Injection Vacuum Solenoid Bolt (With NC1 California Emissions) |
89 (10) |
| Camshaft Position Sensor Bolt |
89 (10) |
| Camshaft Thrust Plate Screw |
89 (10) |
| Crankshaft Position Sensor Bolt (Front Cover) |
89 (10) |
| Crankshaft Position Sensor Stud (Side Of Engine Block) |
98 (11) |
| Crankshaft Position Sensor Shield Nut |
98 (11) |
| Engine Oil Level Sensor Bolt |
89 (10) |
| Engine Wiring Harness Bracket Bolt |
110 (13) |
| Exhaust Manifold Heat Shield Bolt |
89 (10) |
| Fuel Feed & Return Pipe Retaining Clip Bolt |
71 (8) |
| Fuel Injector Rail Bolt |
89 (10) |
| Fuel Pipe Clip Bolt |
71 (8) |
| Intake Manifold Coolant Pipe Bolt |
89 (10) |

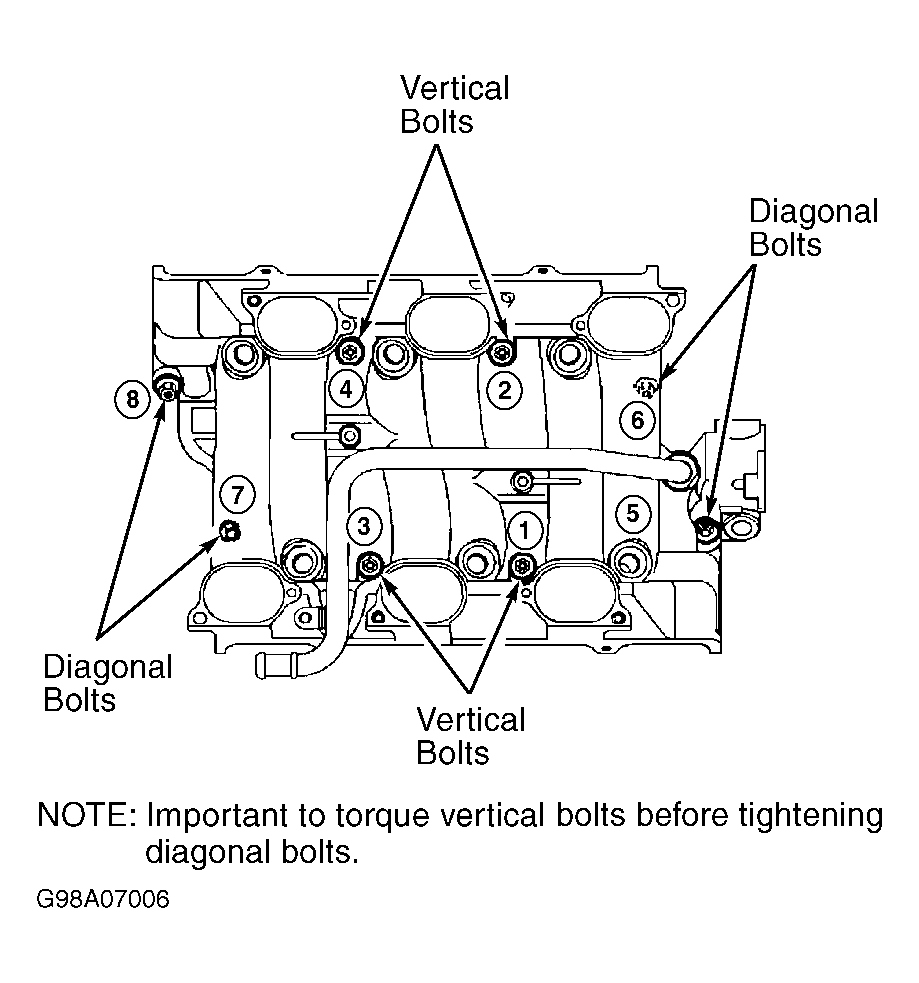

| Intake Manifold Lower Bolts |
| First Tightening Pass (4 Vertical & Then 4 Angle) |
62 (7) |
| Final Pass (All) |
115 (13) |
| MAP Sensor Bolt |
44 (5) |
| Oil Cooler Pipe Bracket Bolt |
89 (10) |
| Oil Pump Cover Bolt |
89 (10) |
| Thermostat Bypass Pipe-To-Engine Front Cover Bolt |
106 (12) |
| Valve Lifter Guide Bolt |
89 (10) |
| Valve Rocker Arm Cover Bolt |
89 (10) |
| Water Pump Bolt |
98 (11) |
