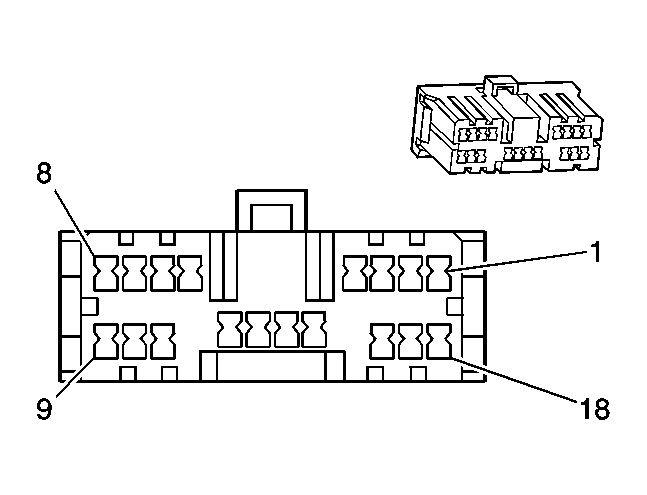

Memory Seat Module - Driver C1 Connector End View
Memory Seat Module - Driver C1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | YE | 1270 | Power Seat Recline Rearward Switch Signal |
| 2 | GN | 1269 | Power Seat Recline Forward Switch Signal |
| 3 | GY | 285 | Driver Seat Horizontal Motor Forward Control |
| 4 | BK | 650 | Ground |
| 5 | RD | 540 | Battery Positive Voltage |
| 6 | - | - | Not Used |
| 7 | BK/BN | 569 | Horizontal Seat Motor Position Sensor Signal |
| 8 | - | - | Not Used |
| 9 | GN/WH | 5234 | Seat Belt Indicator Return |
| 10 | OG/WH | 529 | Seat Belt Indicator Supply Voltage |
| 11 | - | - | Not Used |
| 12 | RD | 1674 | Driver/Passenger Power Seat Select Switch Signal |
| 13 | - | - | Not Used |
| 14 | RD/BK | 284 | Driver Seat Horizontal Motor Rearward Control |
| 15 | BK | 1246 | Power Seat Motor - Output - Driver |
| 16 | BK/BN | 3140 | Horizontal Seat Motor Position Sensor Return |
| 17 | WH | 1522 | Power Seat Horizontal Forward Switch Signal |
| 18 | GY | 1523 | Power Seat Horizontal Rearward Switch Signal |
