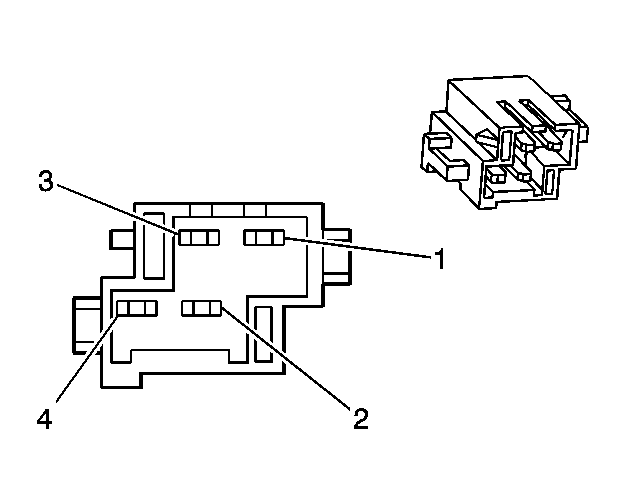

Seat Horizontal Position Sensor - Driver Connector End View
Seat Horizontal Position Sensor - Driver Connector End View
Courtesy of GENERAL MOTORS CORP.
|
| Connector Part Information |
|
| Pin |
Wire Color |
Circuit No. |
Function |
| 1 |
BK/BN |
3140 |
Battery Positive Voltage |
| 2 |
- |
- |
Not Used |
| 3 |
BK/BN |
569 |
Horizontal Seat Motor Position Sensor Signal |
| 4 |
- |
- |
Not Used |
