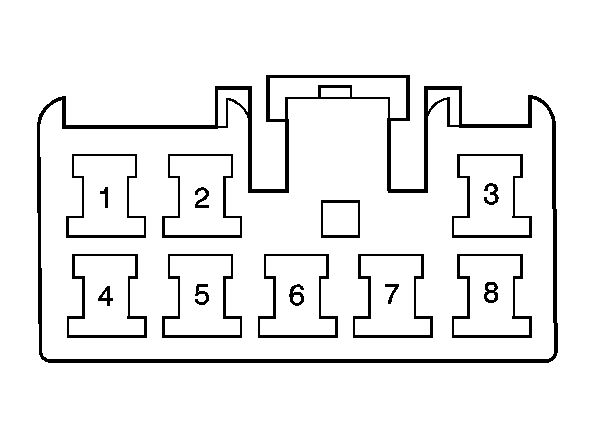

Accessory AC/DC Power Control Module Connector End View
Accessory AC/DC Power Control Module Connector End View
Courtesy of GENERAL MOTORS CORP.
|
| Connector Part Information |
|
| Pin |
Wire Color |
Function |
| 1 |
GN |
Supply Voltage |
| 2 |
- |
Not Used |
| 3 |
GN/BK |
Power Receptical Supply Voltage |
| 4 |
WH/BK |
Ground |
| 5-6 |
- |
Not Used |
| 7 |
GN/WH |
Power Receptical Ground |
| 8 |
- |
Not Used |
