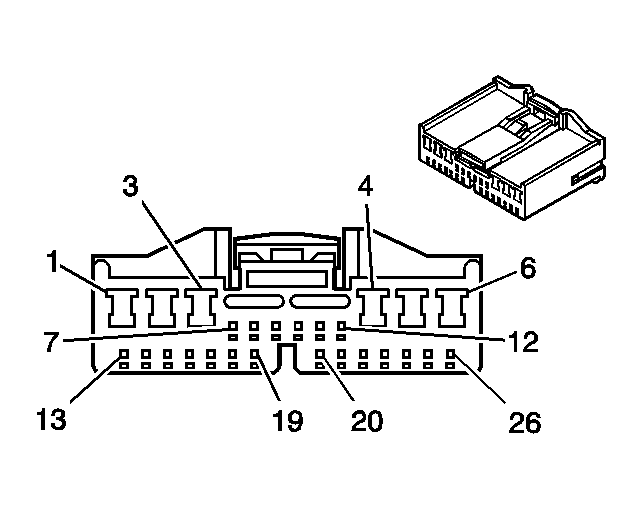

Multifunction Alarm Module Connector End View C2
Multifunction Alarm Module Connector End View C2
| Connector Part Information |
|
|
|---|---|---|
| Pin | Wire Color | Function |
| 1 | RD | Left Front Door Unlock Control |
| 2 | WT | Glass Hatch Supply Voltage |
| 3 | RD/WT | Instrument Panel Lamp Dimmer Signal |
| 4 | - | Not Used |
| 5 | BU/BK | Right Front Key Cylinder Unlock Signal |
| 6 | BU/YL | Left Front Key Cylinder Unlock Signal |
| 7 | GN | Left Front Key Cylinder Lock Signal |
| 8 | BU | Left/Right Front Door Unlock Switch Signal |
| 9 | BU/WT | Left/Right Front Door Lock Switch Signal |
| 10 | GN/YL | Horn Relay Control |
| 11 | RD | Headlamps Signal |
| 12 | - | Not Used |
| 13 | RD/WT | Door Open Signal |
| 14-17 | - | Not Used |
| 18 | WT/RD | Right Front Door Unlock Detection Signal |
| 19 | WT | Left Front Door Unlock Detection Signal |
| 20-22 | - | Not Used |
| 23 | BU/WT | Glass Hatch Actuator Signal |
| 24 | PL/WT | PCM Vehicle Speed Input Signal |
| 25 | YL/BK | Hazard Switch Signal |
| 26 | WT | Theft Deterent Module Door Signal Input |
