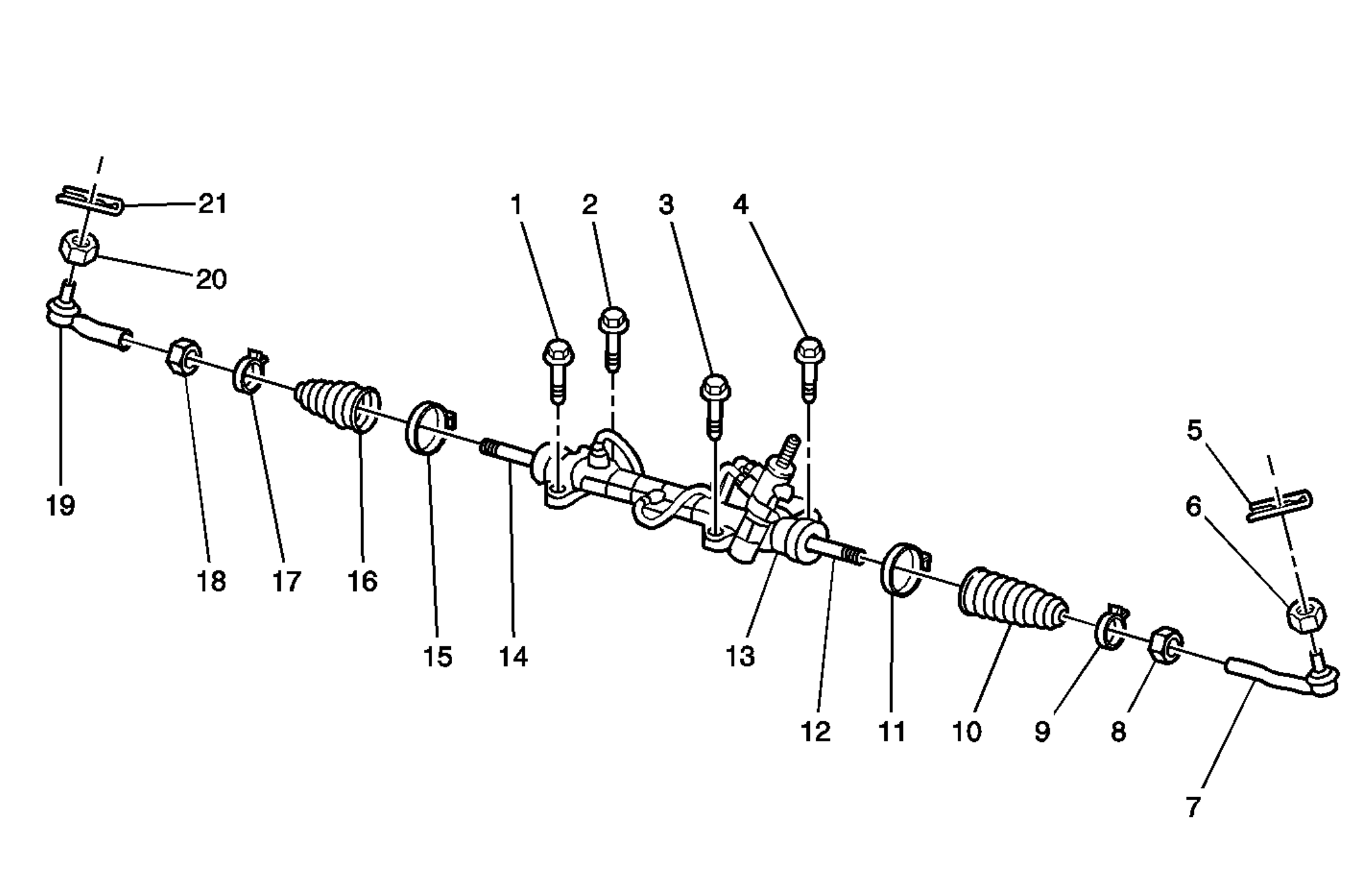

Power Steering Gear Disassembled View
| Callout | Component Name |
|---|---|
| 1 | Bolt |
| 2 | Bolt |
| 3 | Bolt |
| 4 | Bolt |
| 5 | Steering Linkage Outer Tie Rod Cotter Pin |
| 6 | Steering Linkage Outer Tie Rod Nut |
| 7 | Steering Linkage Outer Tie Rod |
| 8 | Steering Linkage Inner Tie Rod Nut |
| 9 | Steering Gear Boot Clamp |
| 10 | Steering Gear Boot |
| 11 | Steering Gear Boot Clamp |
| 12 | Steering Linkage Inner Tie Rod |
| 13 | Steering Gear Housing |
| 14 | Steering Linkage Inner Tie Rod |
| 15 | Steering Gear Boot Clamp |
| 16 | Steering Gear Boot |
| 17 | Steering Gear Boot Clamp |
| 18 | Steering Linkage Inner Tie Rod Nut |
| 19 | Steering Linkage Outer Tie Rod |
| 20 | Steering Linkage Outer Tie Rod Nut |
| 21 | Steering Linkage Outer Tie Rod Cotter Pin |

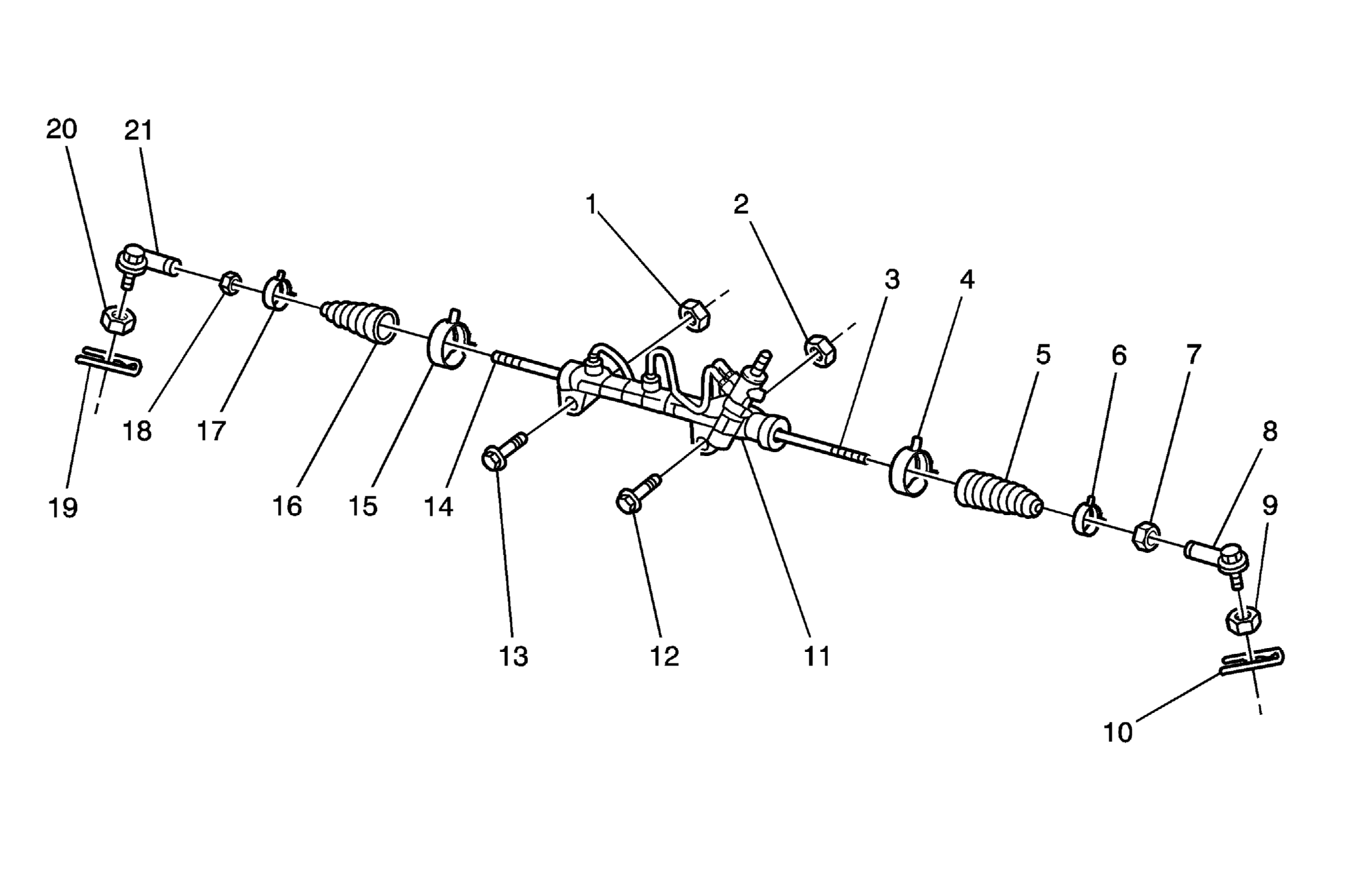

| Callout | Component Name |
|---|---|
| 1 | Steering Gear Nut |
| 2 | Steering Gear Nut |
| 3 | Steering Linkage Inner Tie Rod |
| 4 | Steering Gear Boot Clamp |
| 5 | Steering Gear Boot |
| 6 | Steering Gear Boot Clamp |
| 7 | Steering Linkage Inner Tie Rod Nut |
| 8 | Steering Linkage Outer Tie Rod |
| 9 | Steering Linkage Outer Tie Rod Nut |
| 10 | Steering Linkage Outer Tie Rod Cotter Pin |
| 11 | Steering Gear Housing |
| 12 | Steering Gear Bolt |
| 13 | Steering Gear Bolt |
| 14 | Steering Linkage Inner Tie Rod |
| 15 | Steering Gear Boot Clamp |
| 16 | Steering Gear Boot |
| 17 | Steering Gear Boot Clamp |
| 18 | Steering Linkage Inner Tie Rod Nut |
| 19 | Steering Linkage Outer Tie Rod Cotter Pin |
| 20 | Steering Linkage Outer Tie Rod Nut |
| 21 | Steering Linkage Outer Tie Rod |
