Fuel Sender Assembly
The fuel sender assembly is located in the fuel tank. The fuel sender assembly contains the electric fuel pump, the fuel level sensor, the fuel pressure regulator, and the fuel filter. Most of the fuel sender assembly components can be serviced separately.

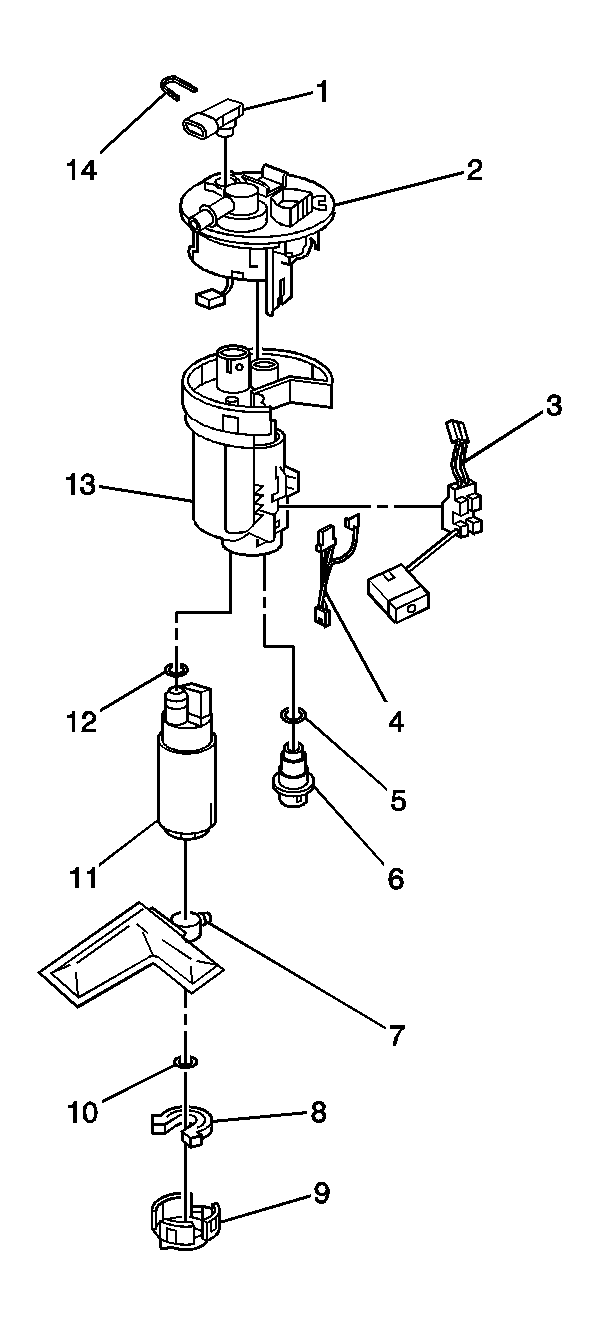

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Fuel Tank Pressure (FTP) Sensor |
| 2 |
Fuel Sender Assembly Housing - Support |
| 3 |
Fuel Level Sensor |
| 4 |
Fuel Level Sender Wire Harness |
| 5 |
Fuel Pressure Regulator O-ring |
| 6 |
Fuel Pressure Regulator |
| 7 |
Fuel Pump Strainer |
| 8 |
Lower Cushion |
| 9 |
Fuel Sender Assembly End Cap - Support |
| 10 |
Retaining Clip |
| 11 |
Fuel Pump |
| 12 |
Fuel Pump O-ring |
| 13 |
Fuel Filter and Housing |
| 14 |
FTP Sensor Retaining Clip |

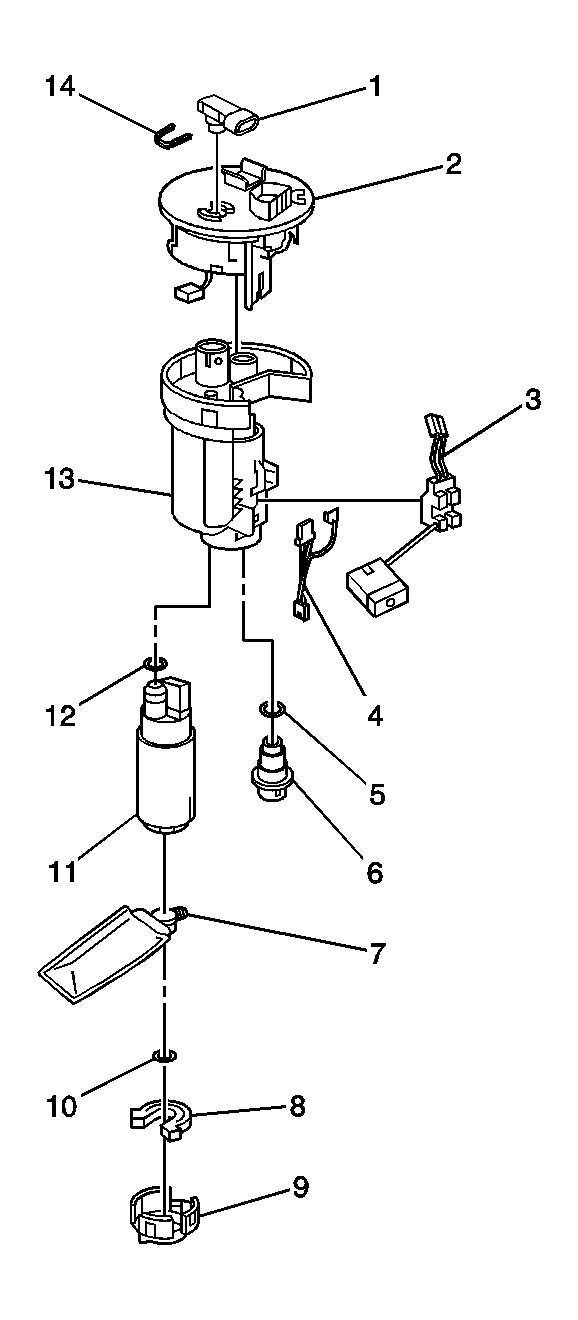

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Fuel Tank Pressure (FTP) Sensor |
| 2 |
Fuel Sender Assembly Housing - Support |
| 3 |
Fuel Level Sensor |
| 4 |
Fuel Level Sender Wire Harness |
| 5 |
Fuel Pressure Regulator O-ring |
| 6 |
Fuel Pressure Regulator |
| 7 |
Fuel Pump Strainer |
| 8 |
Lower Cushion |
| 9 |
Fuel Sender Assembly End Cap - Support |
| 10 |
Retaining Clip |
| 11 |
Fuel Pump |
| 12 |
Fuel Pump O-ring |
| 13 |
Fuel Filter and Housing |
| 14 |
FTP Sensor Retaining Clip |
