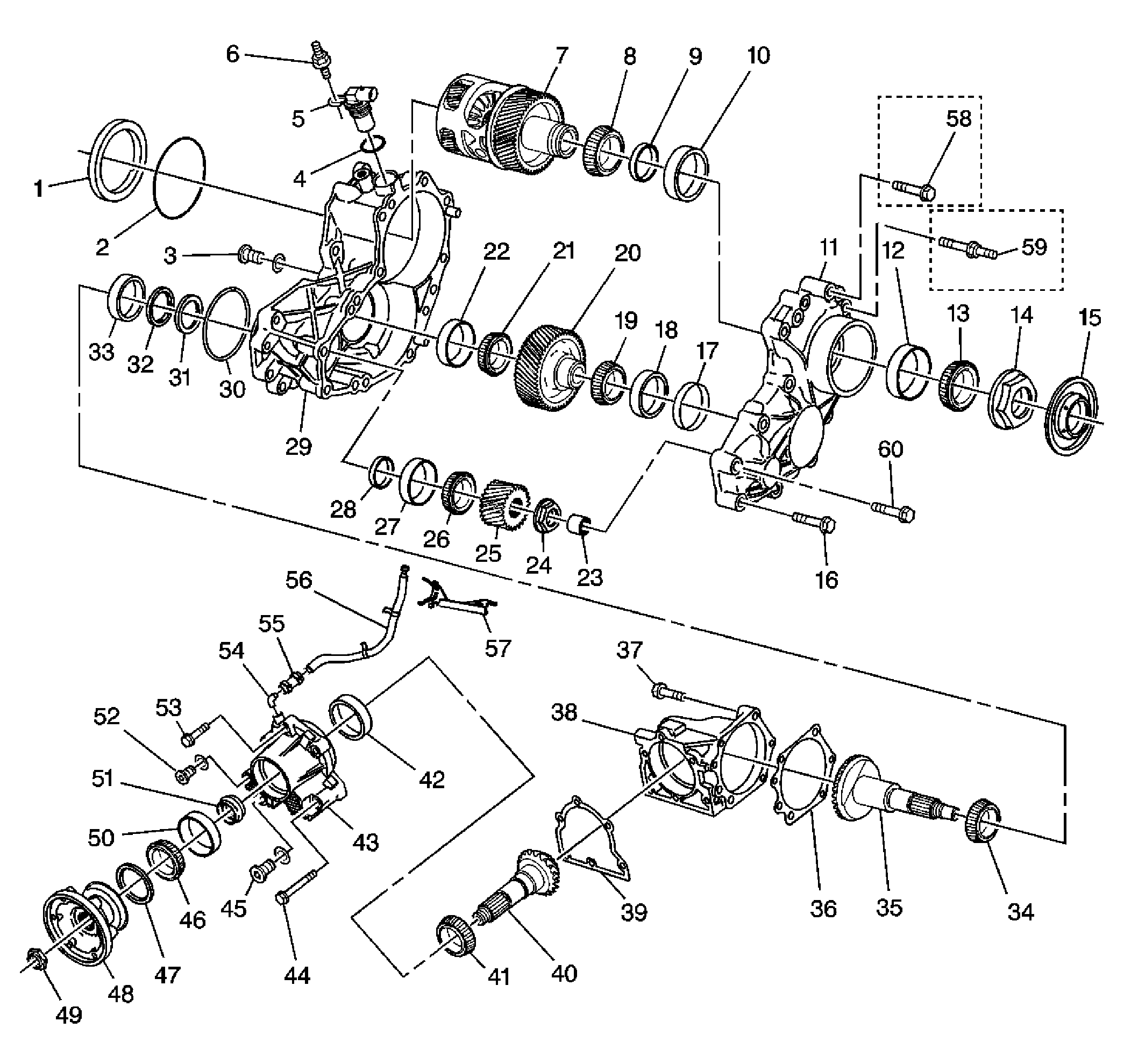

| 1 |
Transfer Case Oil Ring |
| 2 |
O-Ring Seal |
| 3 |
Drain Plug |
| 4 |
O-Ring Seal |
| 5 |
Vehicle Speed Sensor |
| 6 |
Vehicle Speed Sensor Bolt |
| 7 |
Differential Carrier Assembly |
| 8 |
Bearing |
| 9 |
Shim |
| 10 |
Bearing Race |
| 11 |
Case-Right |
| 12 |
Bearing Race |
| 13 |
Bearing |
| 14 |
Nut |
| 15 |
Axle Shaft Oil Seal-Right Side |
| 16 |
Bolt M10x60 |
| 17 |
Shim |
| 18 |
Bearing Race |
| 19 |
Bearing |
| 20 |
Idler Gear |
| 21 |
Bearing |
| 22 |
Bearing Race |
| 23 |
Bearing |
| 24 |
Nut |
| 25 |
Gear |
| 26 |
Bearing |
| 27 |
Bearing Race |
| 28 |
Shim |
| 29 |
Case-Left |
| 30 |
O-Ring Seal |
| 31 |
Oil Seal |
| 32 |
Oil Seal |
| 33 |
Bearing Race |
| 34 |
Bearing |
| 35 |
Output Driveshaft |
| 36 |
Shim |
| 37 |
Bolt |
| 38 |
Output Driveshaft Housing |
| 39 |
Shim |
| 40 |
Output Drivenshaft |
| 41 |
Bearing |
| 42 |
Bearing Race |
| 43 |
Extension Housing |
| 44 |
Bolt |
| 45 |
Drain Plug |
| 46 |
Bearing |
| 47 |
Oil Seal |
| 48 |
Flange |
| 49 |
Nut |
| 50 |
Bearing Race |
| 51 |
Collapsible Spacer |
| 52 |
Fill Plug |
| 53 |
Bolt |
| 54 |
Vent Tube |
| 55 |
Hose and Clamps Assembly |
| 56 |
Vent Hose |
| 57 |
Vent Hose Bracket |
| 58 |
Case Bolt M10x50 - LY7 |
| 59 |
Case Stud Bold M10x75 - LY7 |
| 60 |
Case Bolt M8x40 |
