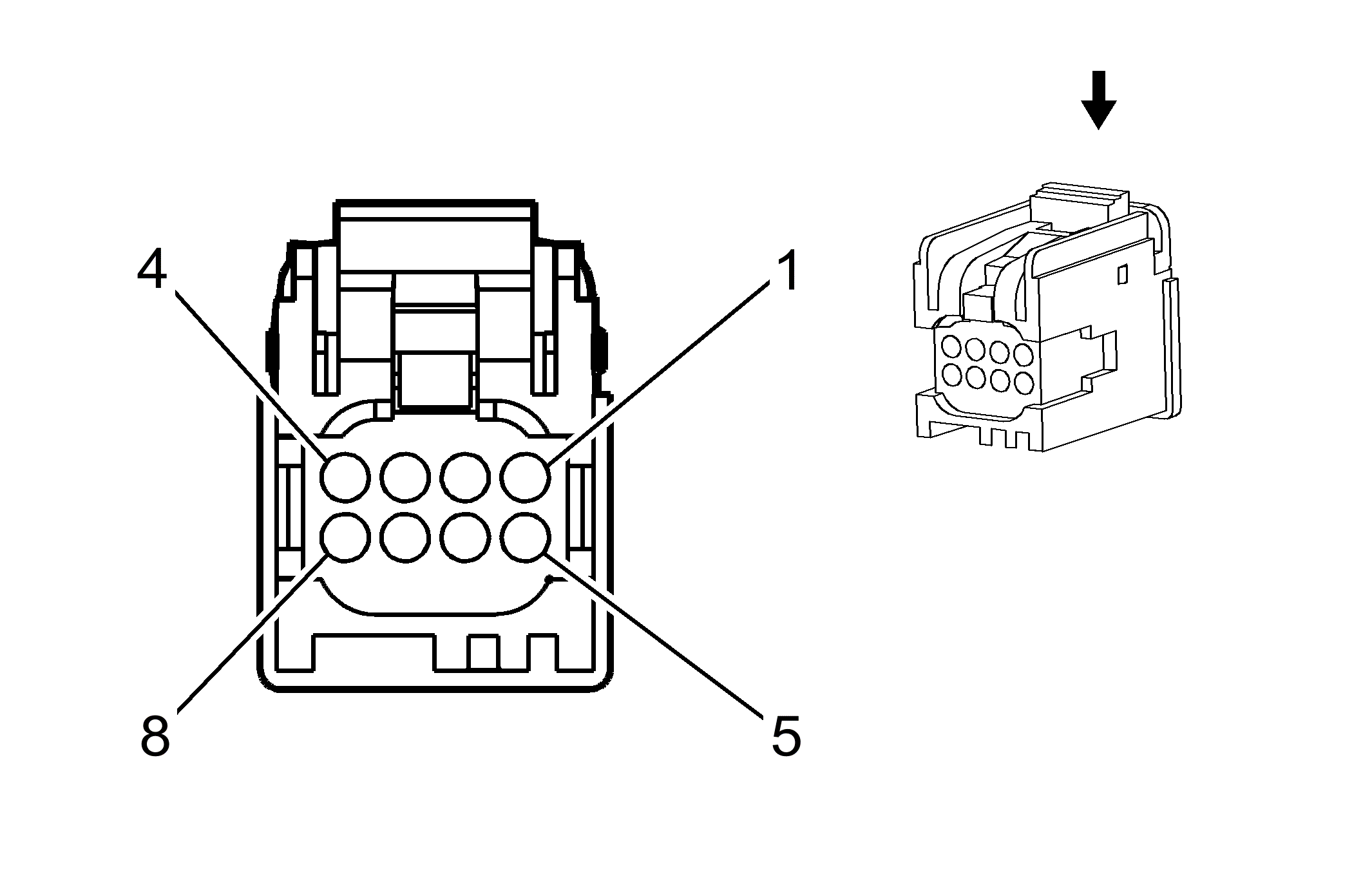

HVAC Control Module Connector End View C2
HVAC Control Module C2 Connector & Terminal Parts Information
Connector Part Information
|
Terminal Part Information
|
HVAC Control Module C2 Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| A1 | PK | 339 | Ignition 1 Voltage |
| A2 | GY | 8 | Instrument Panel Lamp Supply Voltage |
| A3 | - | - | Not Used |
| A4 | RD/WH | 1540 | Battery Positive Voltage |
| A5 | BK | 550 | Ground |
| A6 | L-GN | 66 | A/C Request Signal (C67) |
| A7 | WH | 193 | Rear Defog Relay Control |
| A8 | L-BU | 292 | Rear Defog Switch Signal |
