Fuse Block

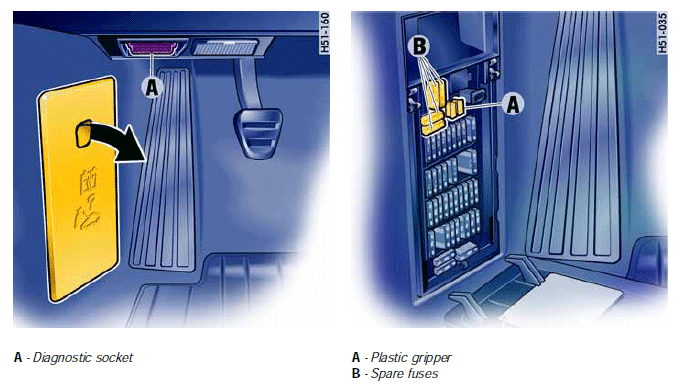

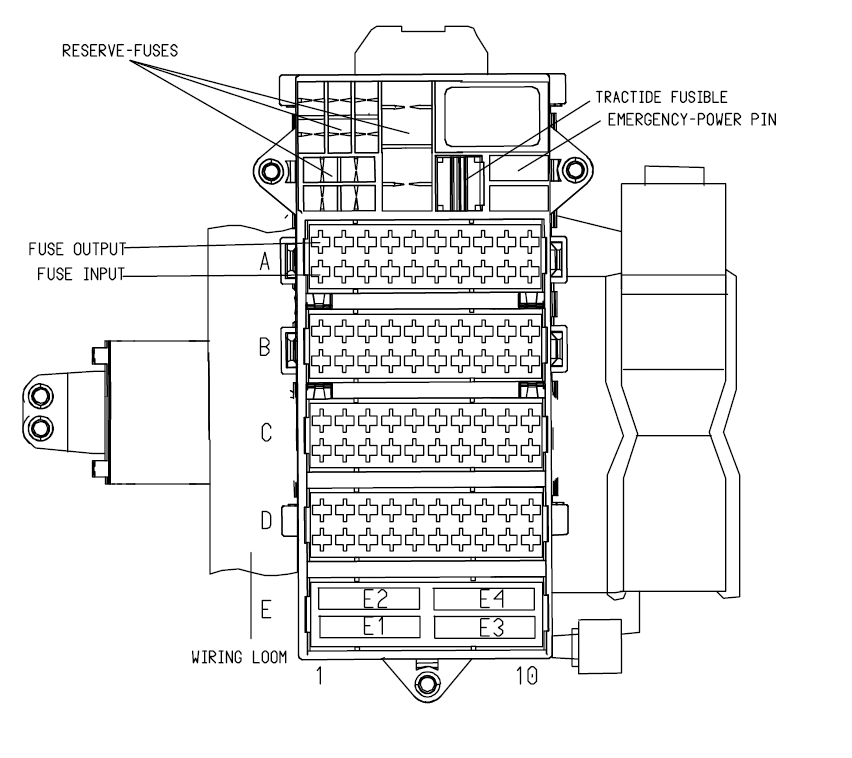

Fuses are housed in a block under a panel at far left side of driver footwell. See Figure. Fuses are arranged in 6 blocks of 10 fuses. For fuse block layout, see Fig 1.
Passenger Compartment Fuse Block Fuses
| Fuse No. | Amps | Fuse Function |
|---|---|---|
| Fuse Holder A | ||
| A1 | 30A | Power windows CU, left door |
| A2 | 15A | Central locking CU, left door |
| A3 | 15A | Rear motors CU |
| A4 | 30A | Power windows CU, right door |
| A5 | 15A | Central locking CU, right door |
| A6 | 15A | Left rear CU |
| A7 | 15A | Right rear CU |
| A8 | 7.5A | Footwell plug socket, Storage bin plug socket |
| A9 | 25A | Rear window heater |
| A10 | 15A | Cigar lighter (center console) |
| Fuse Holder B | ||
| B1 | 15A | Inst.cluster, Diagnostic plug socket CU, Weight recognition, PDK CU |
| B2 | 7.5A | Interior sensor |
| B3 | 15A | Combined steering column Switch, RDK CU, Alarm siren, Sportchrono, Inclination Sensor, Memory electronics CU (left), Memory electronics CU (right) |
| B4 | 25A | Headlight washer relay |
| B5 | - | Not Used |
| B6 | 7.5A | Electrical system CU, Tank actuator cover |
| B7 | 7.5A | Park assist CU |
| B8 | - | Not Used |
| B9 | 7.5A | Select lever CU |
| B10 | 30A | Climatronic CU, A/C compressor |
| Fuse Holder C | ||
| C1 | - | Not Used |
| C2 | 7.5A | Diagnostic plug socket, Refrigerant pressure sensor, Clutch switch, Heated spray jet, PASM CU, Comfort seat (left/right) |
| C3 | 10A | Light switch, Front end CU, Corner sensitive headlights CU |
| C4 | 10A | Stop light switch |
| C5 | 15A | Select lever CU, PDK CU |
| C6 | 15A | Bridge plug term.15, Rear window wiper, Corner sensitive headlights CU, Anti-dazzle interior mirror, Homelink transmitter |
| C7 | 7.5A | Combined steering column switch |
| C8 | 10A | PSM CU, PSM on/off button, Rate-of-turn sensor |
| C9 | 15A | PASM CU |
| C10 | 25A | PSM CU, Valve relay |
| Fuse Holder D | ||
| D1 | 25A | Fuel pump relay 1 |
| D2 | - | Not Used |
| D3 | 7.5A | DME CU, Term.30 |
| D4 | 20A | Fuel injector |
| D5 | 25A | Resonance flap shift valve, Camshaft adjuster 1, Camshaft adjuster 2, Distribution pipe flap, Valve lift control (cyls 1-3), Valve lift control (cyls 4-6) |
| D6 | 25A | Oxygen sensor heater (before cat.), Oxygen sensor heater (after cat.) |
| D7 | 15A | Ignition coils |
| D8 | 7.5A | Sport exhaust valve, Coolinf water shut-off valve, Air cleaner flap, HFM, Camshaft sensor 1, Camshaft sensor 2, Tank vent valve, Oil level sensor, Term.87 DME supply, Tank leakage diagnostic module |
| D9 | 10A | TV tuner, Telephone preparation (mobile phone), Telephone handset |
| D10 | 15A | PCM 3, CDR 30, Japan navigation system, China Navigation, CAN adapter |
| Fuse Holder E | ||
| E1 | 30A | Power seat adjustment (left), Seat memory (left) |
| E2 | 30A | Power seat adjustment (right), Seat memory (right) |
| E3 | 30A | Power window motor (rear), Power top CU, |
| E4 | 30A | Amplifer (ASK), Amplifer (Bose), Subwoofer |
