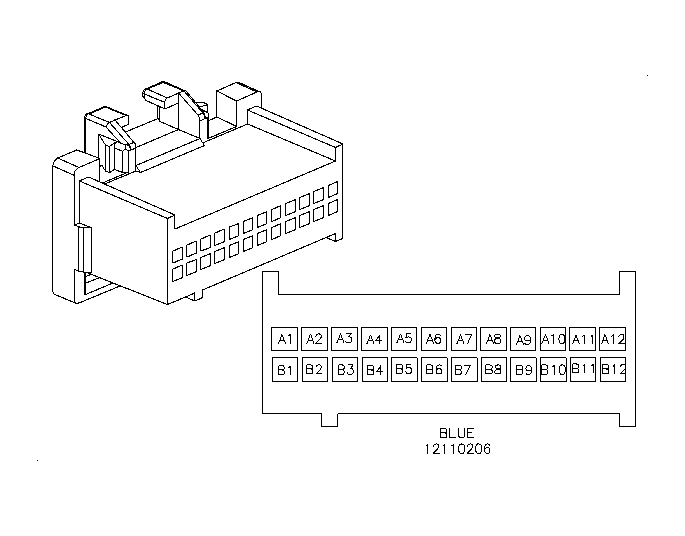

Body Control Module (BCM) Connector End View - J2
Body Control Module (BCM) - J2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| A1 | BRN | 9 | IPFB - Park Lamp Switch |
| A2 | - | - | Not Used |
| A3 | YEL | 43 | IPFB - Radio Ignition |
| A4 | ORN/BLK | 737 | IPFB - Cargo Lamp Switch |
| A5 | BRN/WHT | 230 | I/P Switch - Dimmer/Traction/Fog - Dimmer Pot |
| A6 | PNK | 1200 | Headlamp Switch |
| A7 | YEL | 1836 | Passlock |
| A8 | ORN | 52 | Blower Switch - High Speed |
| A9-A10 | - | - | Not Used |
| A11 | ORN | 1640 | IPFB - B+ |
| A12 | - | - | Not Used |
| B1 | BLK | 350 | I/P Splice Ground Pack #2 |
| B2 | LT BLU | 1134 | Park Brake Switch |
| B3-B4 | - | - | Not Used |
| B5 | GRA/BLK | 745 | LF Door Jamb Switch |
| B6 | DK BLU | 1201 | UHFB - LO Beam Switch |
| B7 | PPL | 1807 | EBTCM (ABS)/PCM (Non ABS) - Class II |
| B8 | PPL | 1807 | IPFB - Class II SDM |
| B9 | PPL | 1807 | DLC - Class II |
| B10 | ORN | 340 | IPFB - Body Fuse |
| B11 | BLK | 550 | IPFB - Ground Driver Door Unlock Relay |
| B12 | LT GRN/BLK | 748 | IPFB - Passenger Door Jamb |
