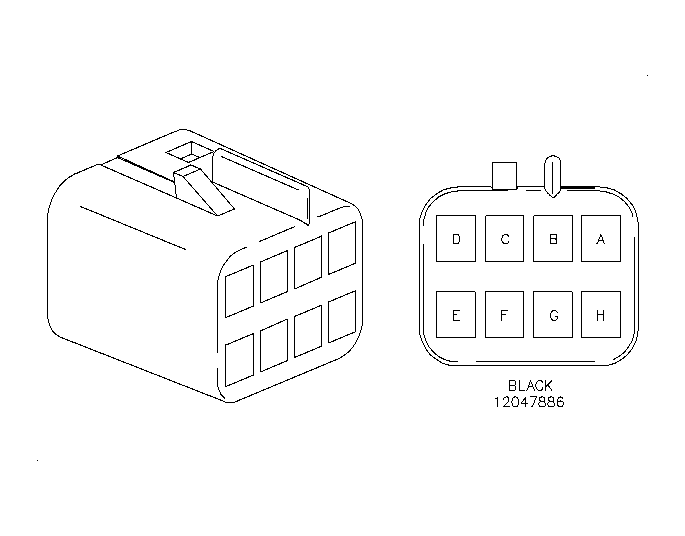

Mirror Switch Connector End View
Mirror Switch
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PPL/WHT | 889 | Left Mirror Motor - Up/Down |
| B | RED/WHT | 881 | Left Mirror Motor - Right/Left |
| C | BLK | 550 | Ground - Left Body Ground Splice Pack |
| D | ORN | 340 | IPFB Body Fuse - B+ |
| E | LT GRN | 89 | Right Mirror Motor - Up/Down |
| F | WHT | 81 | Right Mirror Motor Right/Left |
| G | LT BLU | 82 | Right - Dual Circuit Up/Down/Right/Left |
| H | GRY | 90 | Left - Dual Circuit Up/Down/Right/Left |
