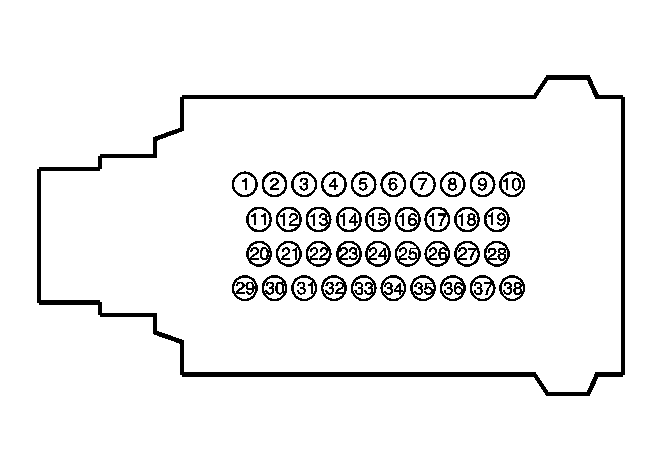

Transmission Control Module Connector End View C1
Transmission Control Module Connector End View C1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1-21 | - | - | Not Used |
| 22 | PK | 1039 | Ignition 1 Voltage |
| 23 | BK/WH | 451 | Ground |
| 24 | - | - | Not Used |
| 25 | TN/WH | 2500 | High Speed GMLAN Serial Data Bus+ |
| 26 | TN | 2501 | High Speed GMLAN Serial Data Bus- |
| 27-30 | - | - | Not Used |
| 31 | PK | 1039 | Ignition 1 Voltage |
| 32 | BK/WH | 451 | Ground |
| 33 | OG | 480 | Battery Positive Voltage |
| 34-38 | - | - | Not Used |
