Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|
| Blower Motor Resistor Assembly | Below right side of dash, in front HVAC module. See Figure. |

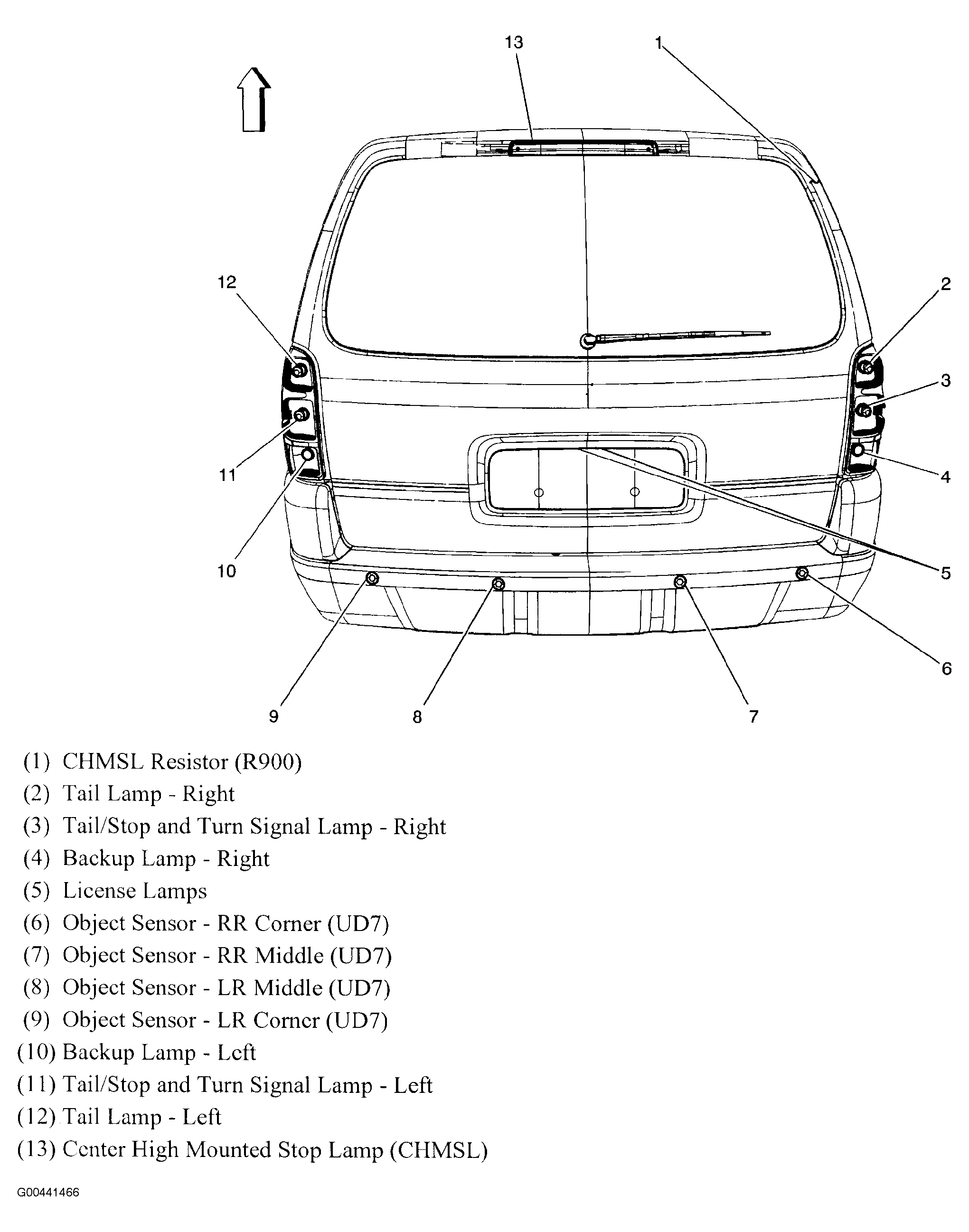

| CHMSL Resistor | In liftgate harness, 58.5 cm from CHMSL. See Figure. |
| Diode 3 | In engine compartment fuse box. See Figure. |
| Fuse Block - I/P | Right side of dash, behind access panel. See Figure. |
| Fuse Block - Sit-N-Lift | In Sit-N-Lift® seat base. |
| Fuse Block - Underhood | In underhood compartment, above right front wheel well. See Figure. |
| Sit-N-Lift® Seat Diode 1 | In Sit-N-Lift® seat base harness. |
| Sit-N-Lift® Seat Diode 2 | In Sit-N-Lift® seat base harness. |
| Sit-N-Lift® Seat Diode 3 | In Sit-N-Lift® seat base harness. |
