System Diagram

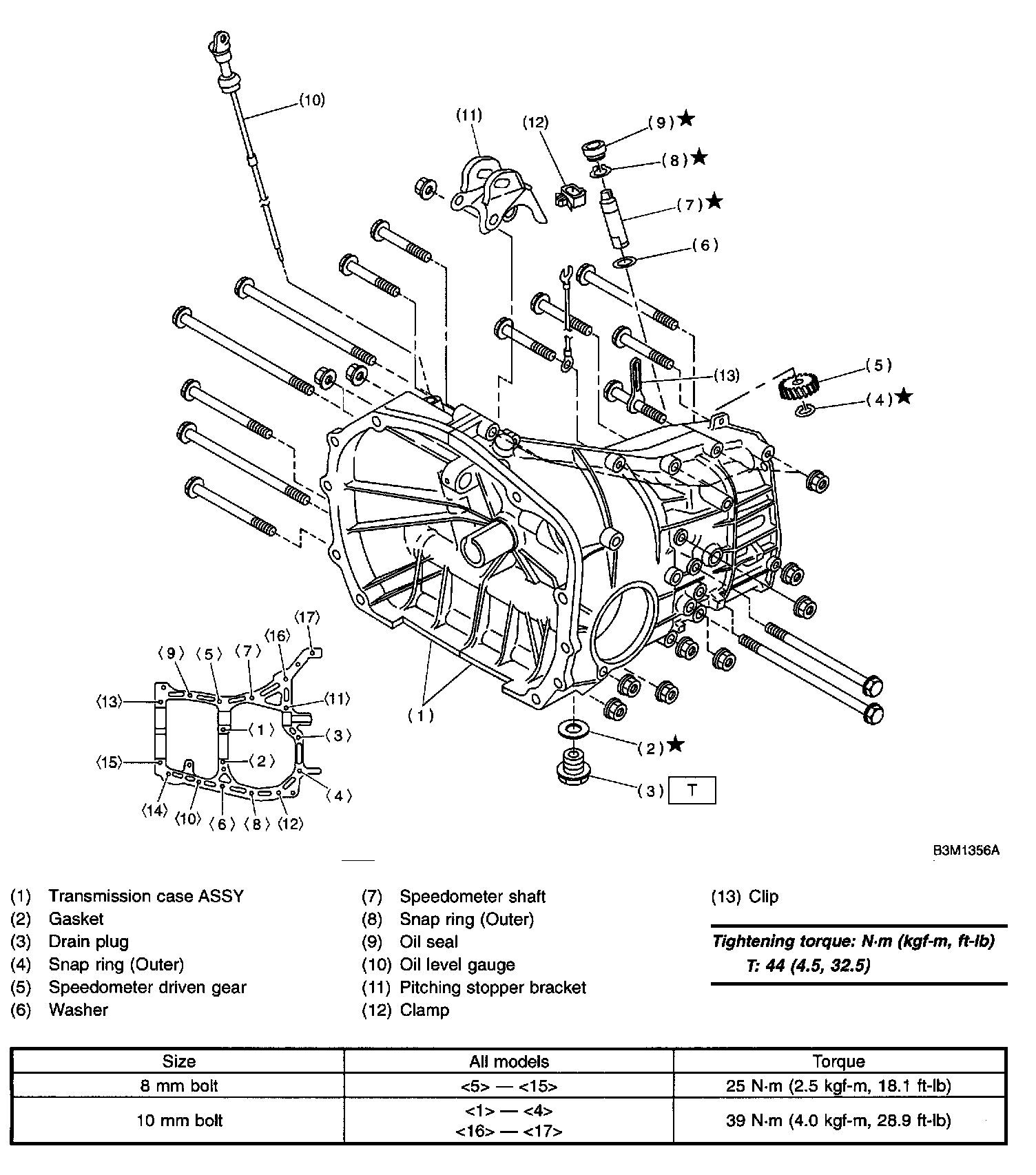

1. TRANSMISSION CASE

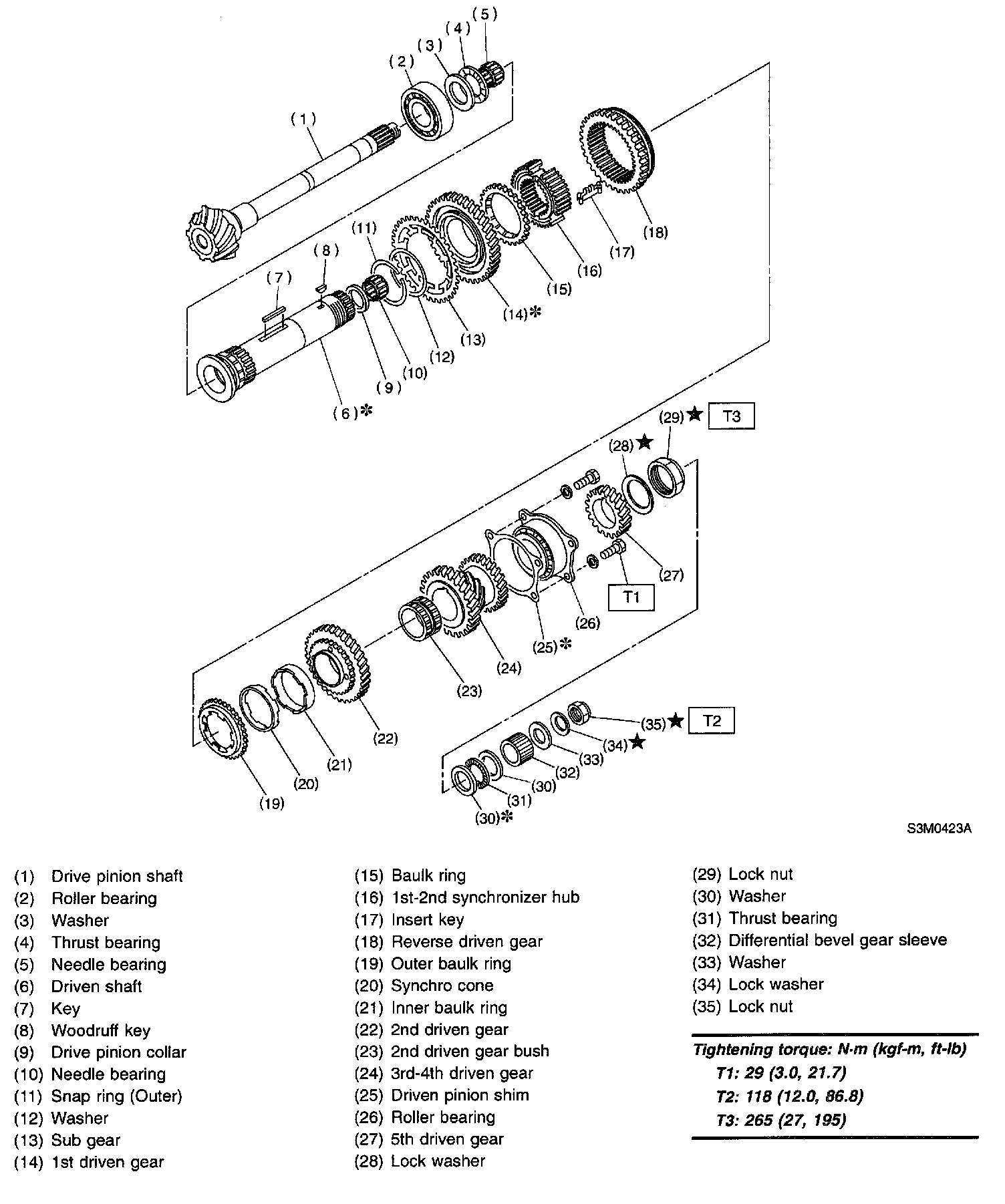

2. DRIVE PINION ASSEMBLY

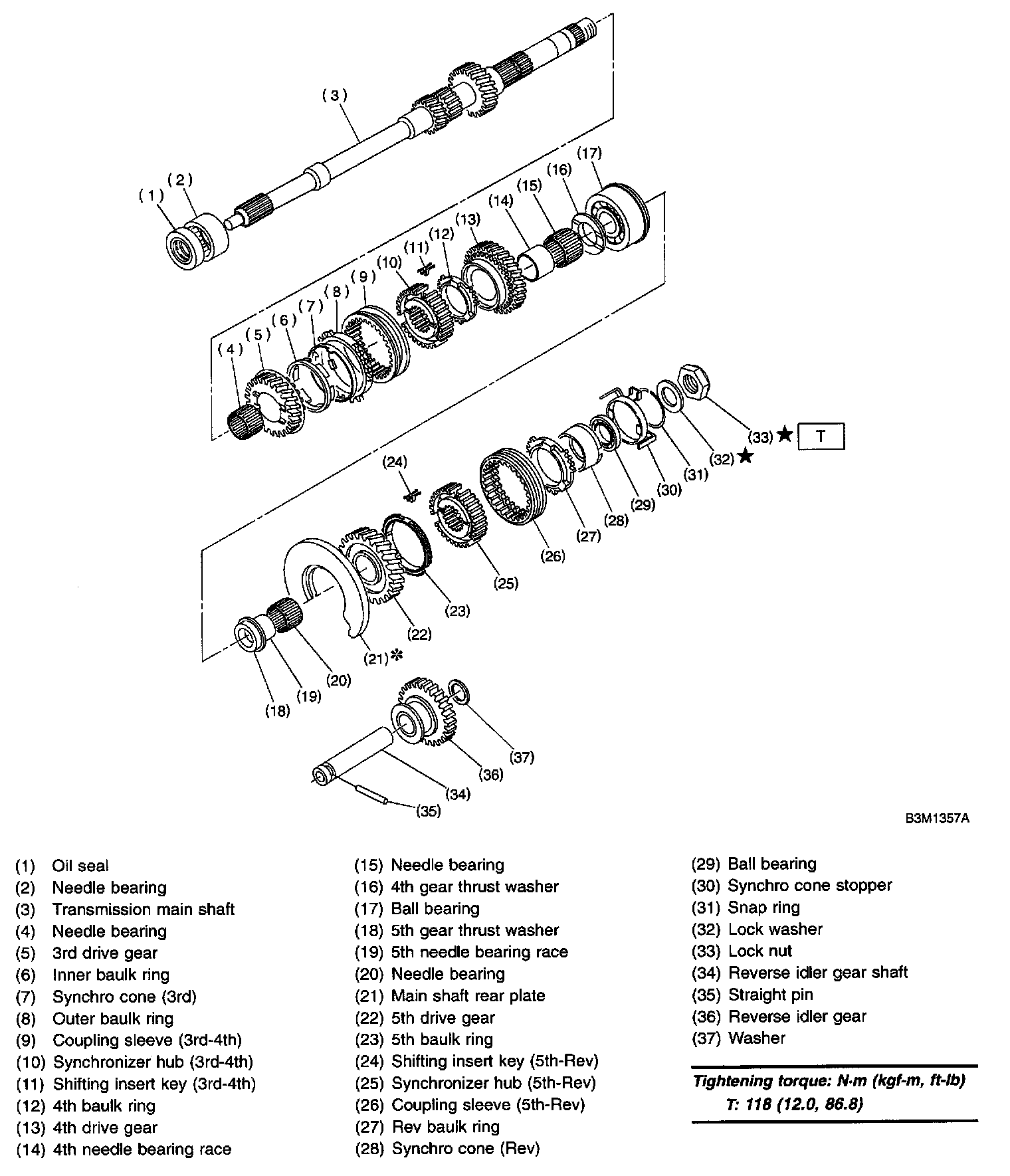

3.
MAIN SHAFT
ASSEMBLY

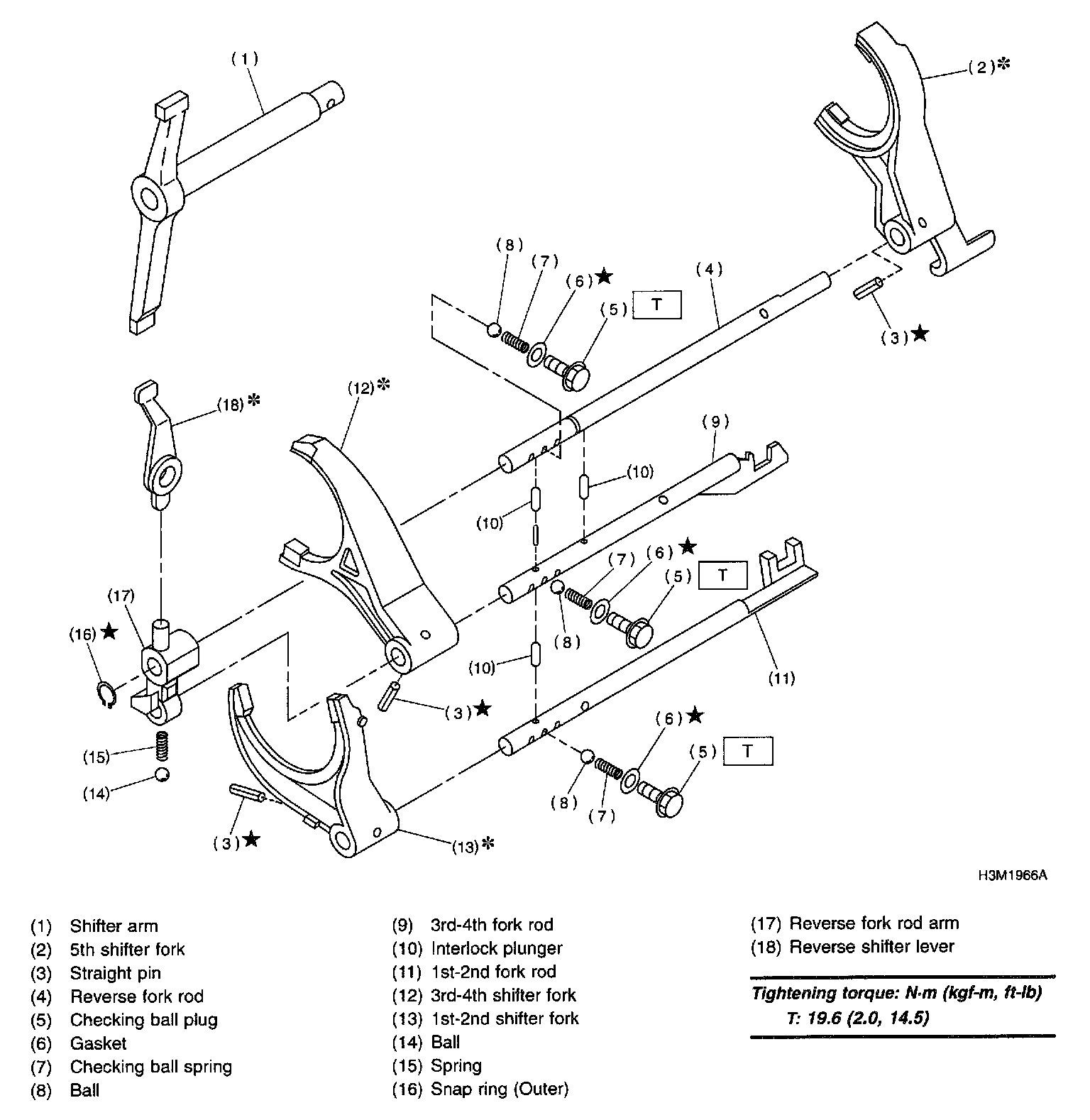

4. SHIFTER FORK AND SHIFTER ROD

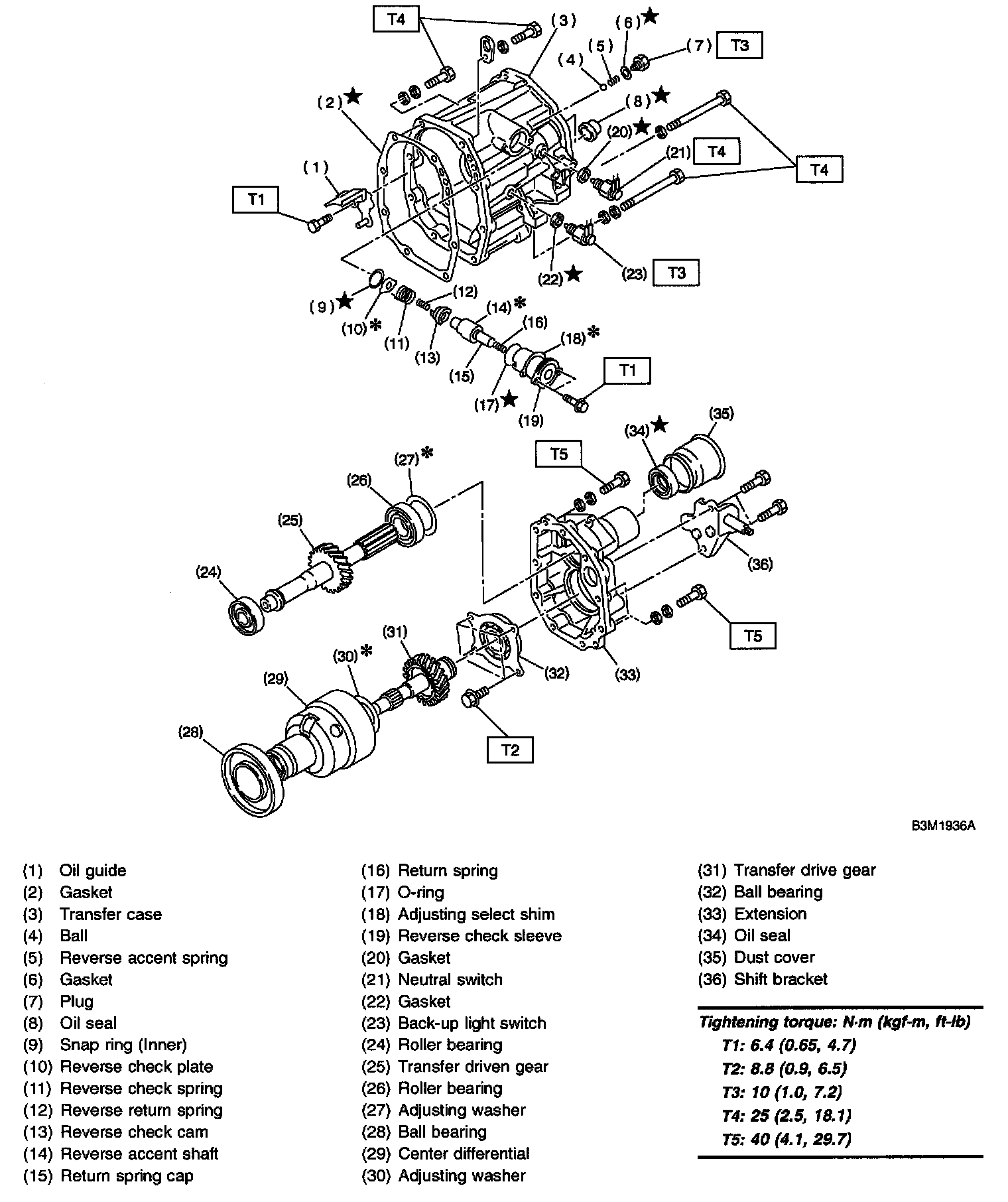

5.
TRANSFER CASE
AND EXTENSION

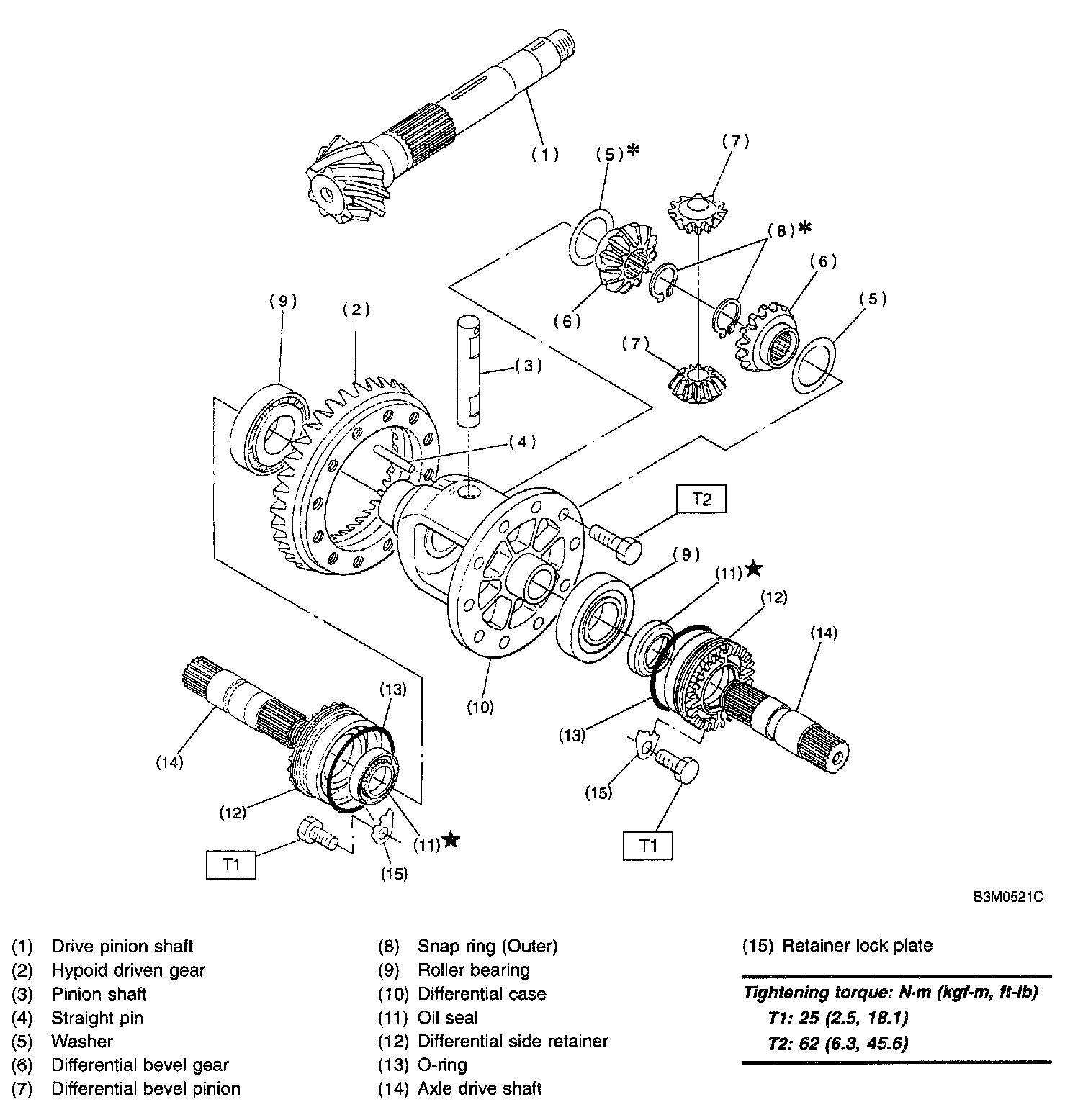

6. FRONT DIFFERENTIAL

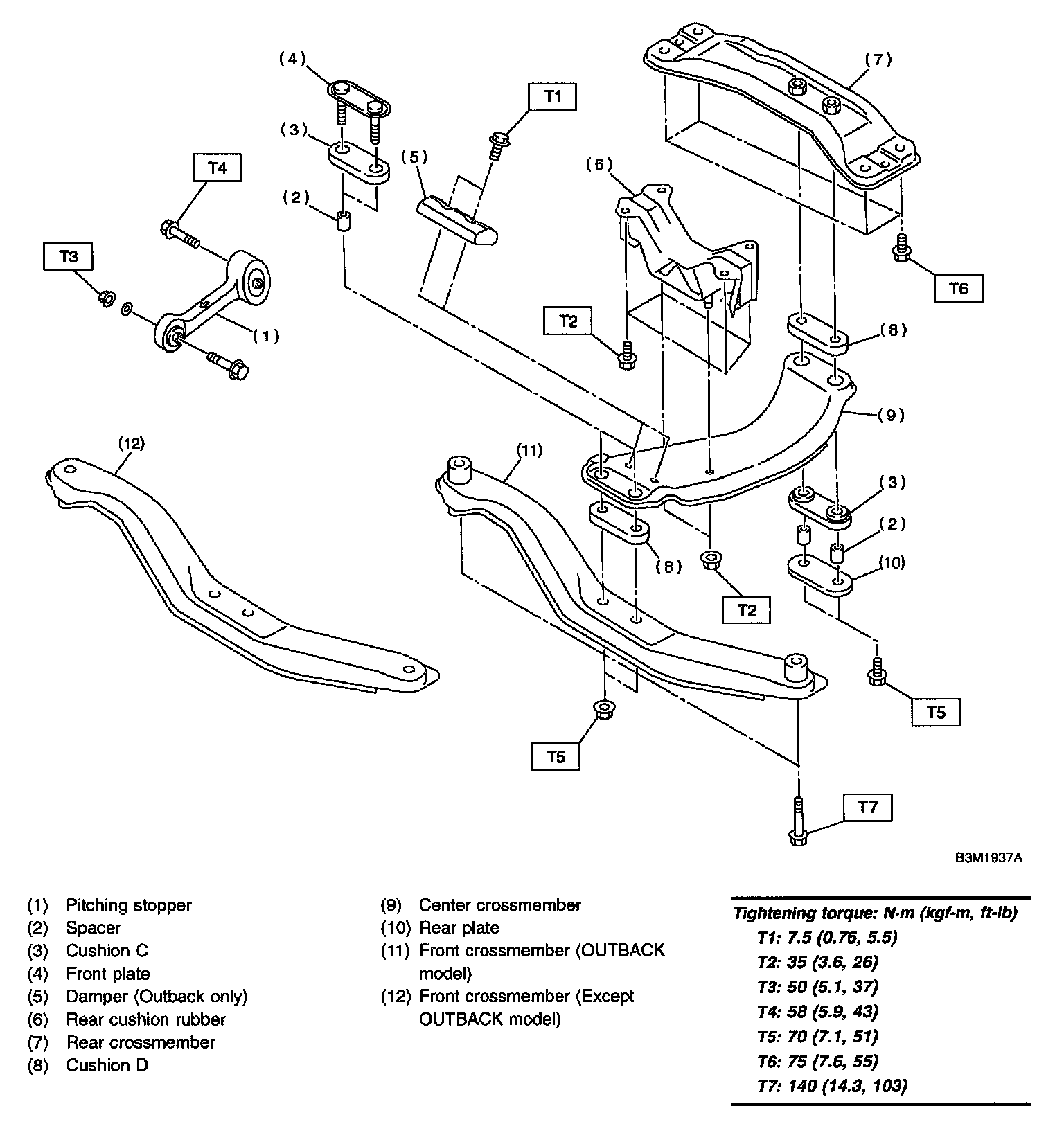

7. TRANSMISSION MOUNTING
