Front Seat

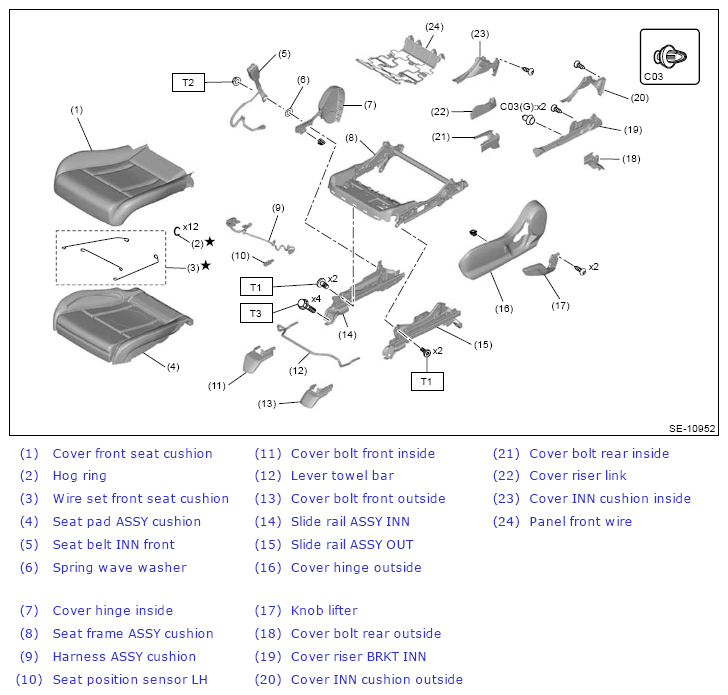

- Driver's seat (manual type)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)

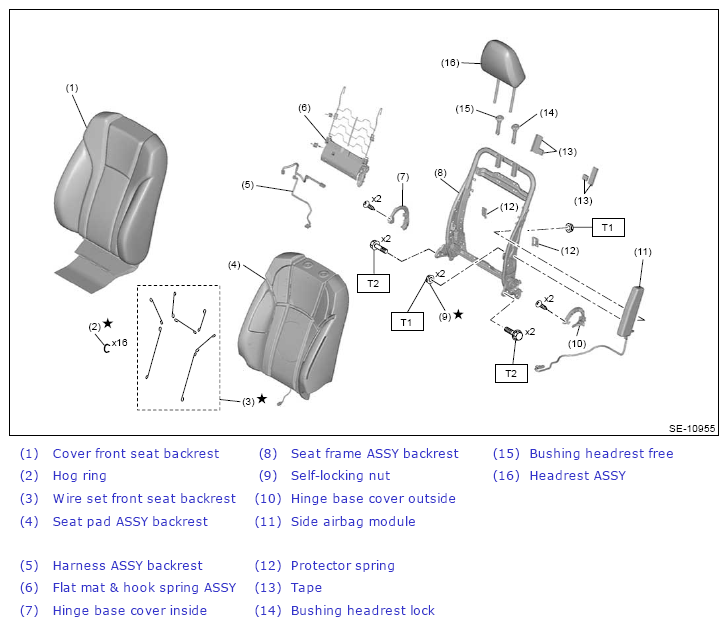

Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 17.6 (1.8, 13.0)
T2: 38 (3.9, 28.0)
T3: 53 (5.4, 39.1)

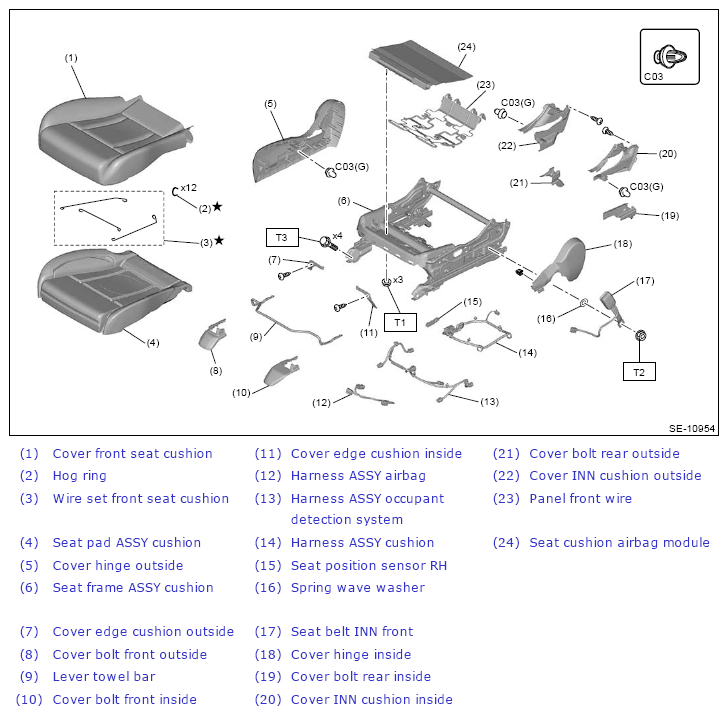

- Passenger's seat (manual type)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)

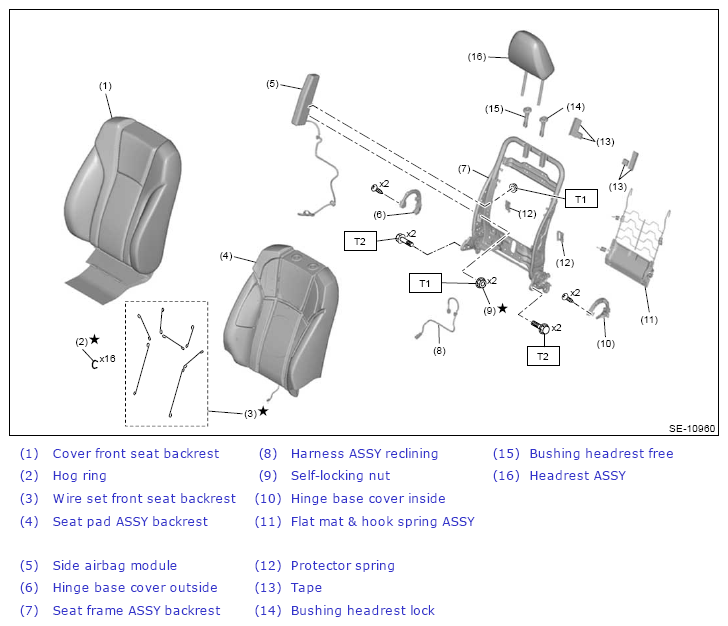

Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 38 (3.9, 28.0)
T2: 53 (5.4, 39.1)

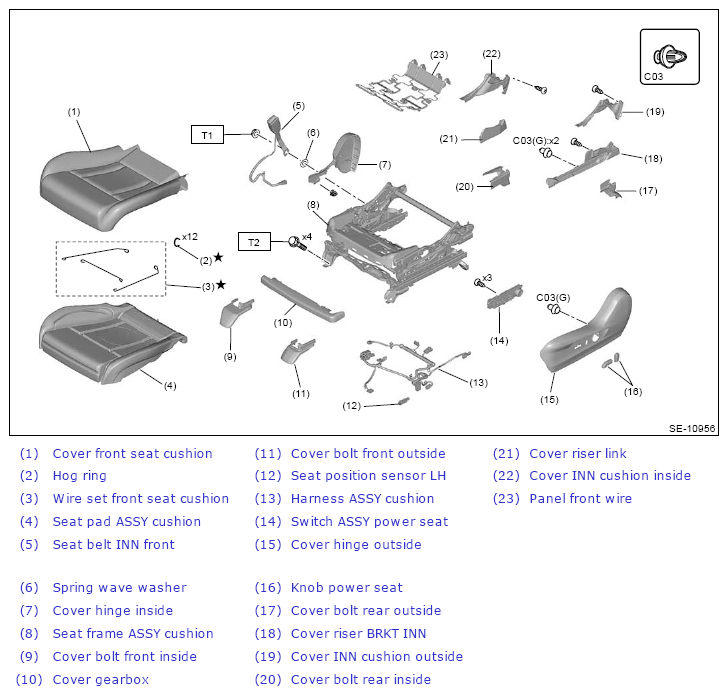

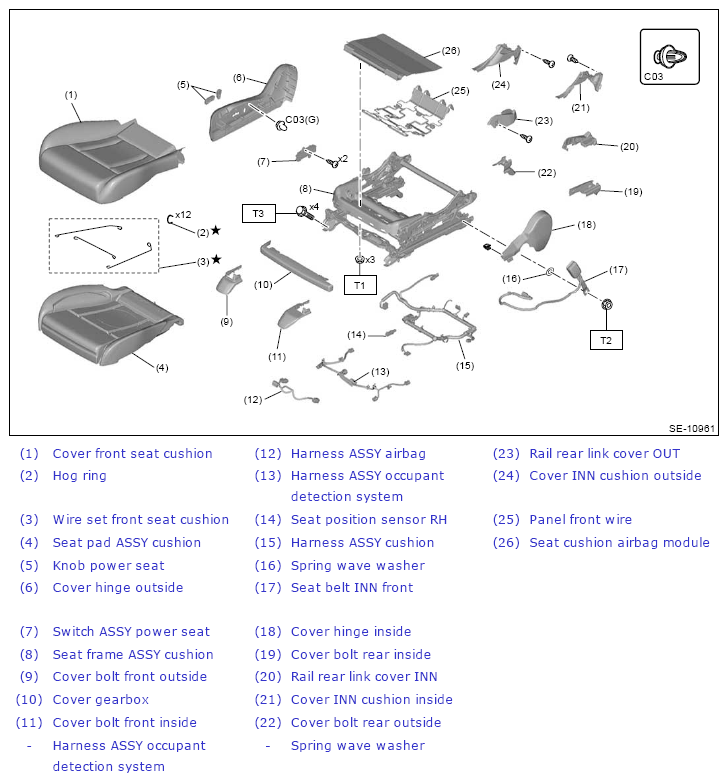

NOTE: Do not disassemble the load sensor, cushion frame assembly and slide rail assembly, which are integrated in an assembly component. - Driver's seat (10-WAY power type) (standard) Fig 5: Front Seat Components (With Torque Specification) - Driver Seat (10-Way Power Type, Standard, 1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)

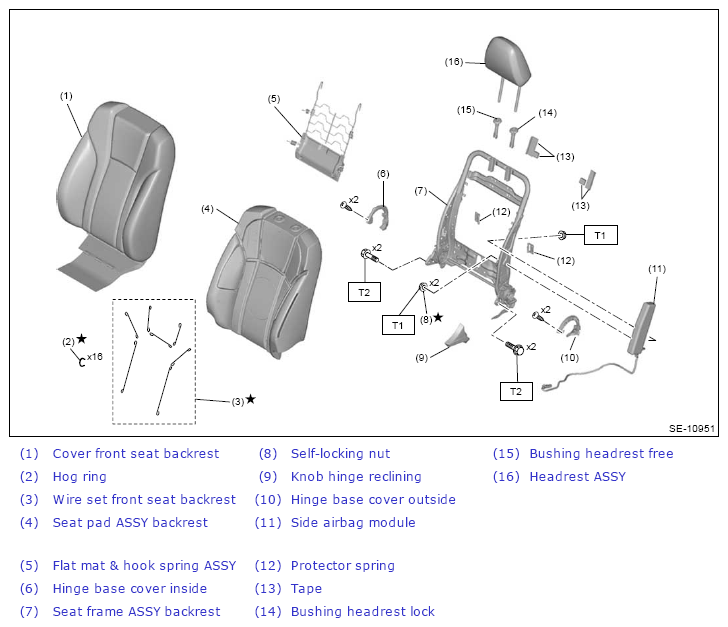

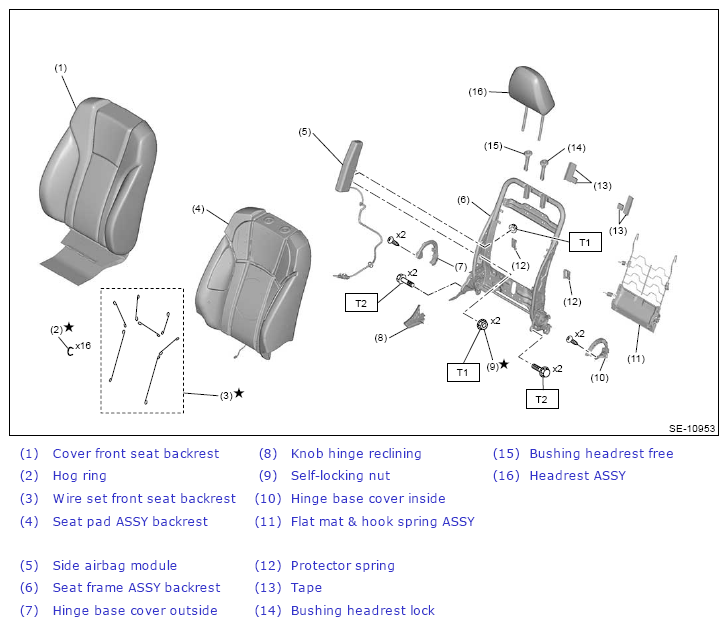

Fig 6: Front Seat Components (With Torque Specification) - Driver Seat (10-Way Power Type, Standard, 2 Of 2)Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 38 (3.9, 28.0)
T2: 53 (5.4, 39.1)

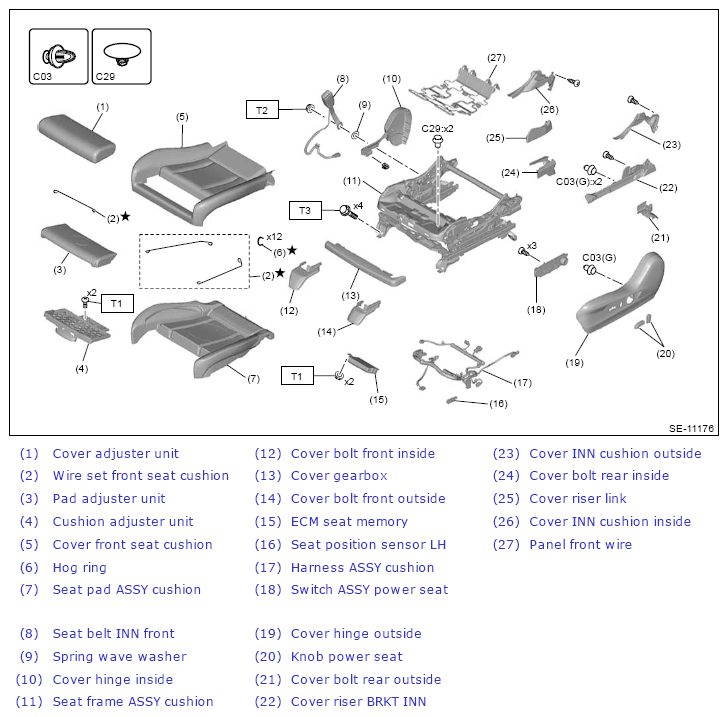

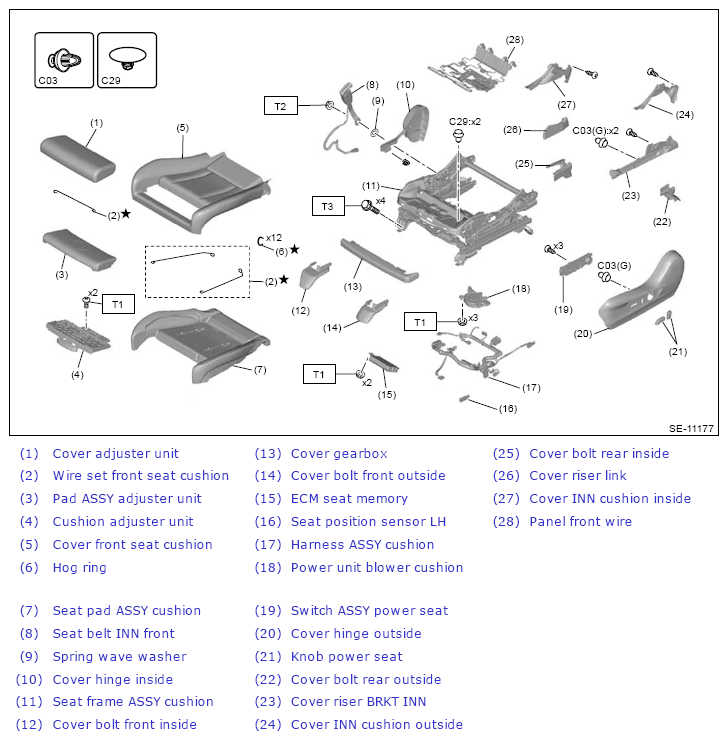

- Driver's seat (10-WAY power type) (with cushion adjuster/without ventilation) Fig 7: Front Seat Components (With Torque Specification) - Driver Seat (10-Way Power Type, With Cushion Adjuster/Without Ventilation, 1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)

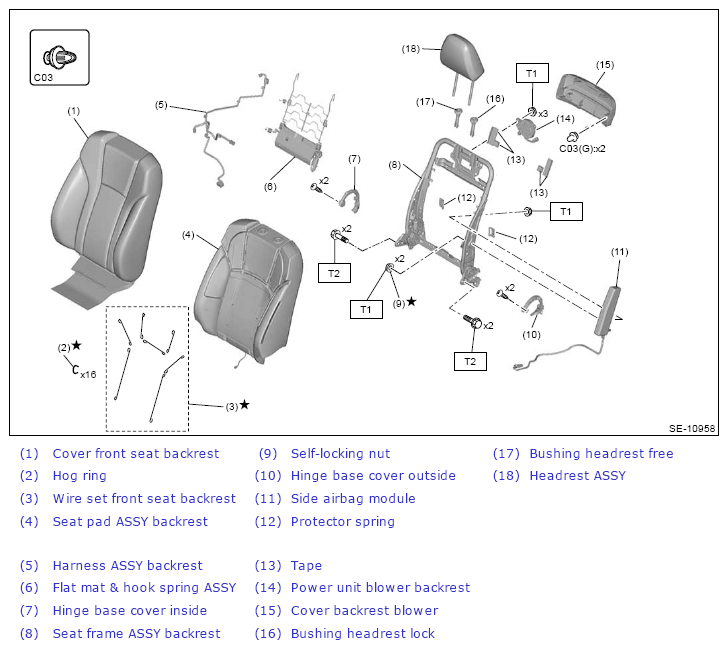

Fig 8: Front Seat Components (With Torque Specification) - Driver Seat (10-Way Power Type, With Cushion Adjuster/Without Ventilation, 2 Of 2)Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 38 (3.9, 28.0)
T3: 53 (5.4, 39.1)

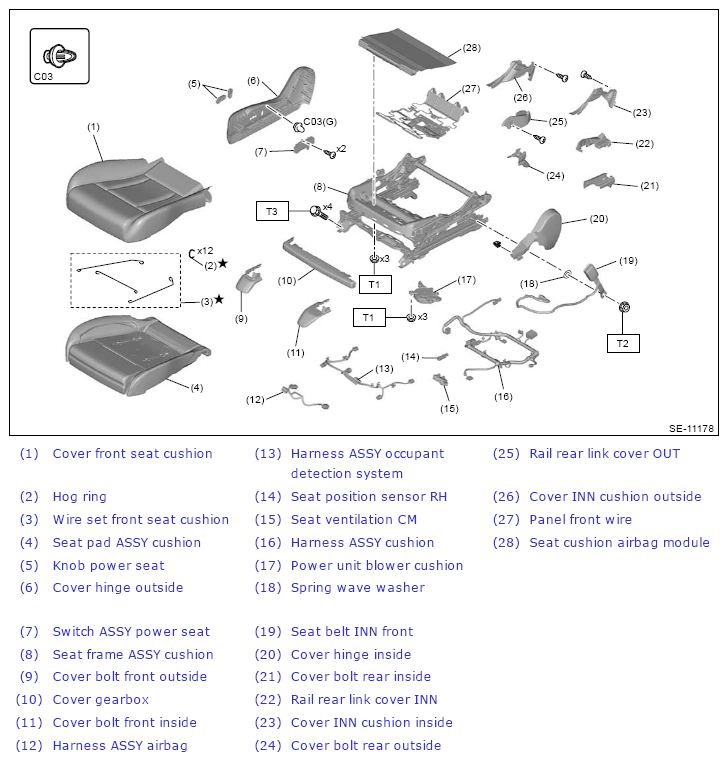

- Driver's seat (10-WAY power type) (with ventilation) Fig 9: Front Seat Components (With Torque Specification) - Driver Seat (10-Way Power Type, With Ventilation, 1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)

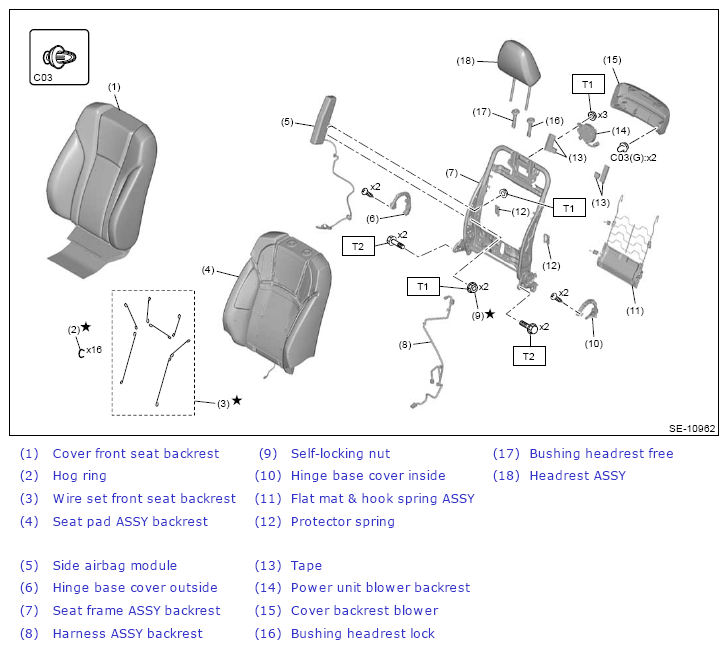

Fig 10: Front Seat Components (With Torque Specification) - Driver Seat (10-Way Power Type, With Ventilation, 2 Of 2)Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 38 (3.9, 28.0)
T3: 53 (5.4, 39.1)
- Passenger's seat (8-WAY power type) (standard) Fig 11: Front Seat Components (With Torque Specification) - Passenger Seat (8-Way Power Type, Standard, 1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)
Fig 12: Front Seat Components (With Torque Specification) - Passenger Seat (8-Way Power Type, Standard, 2 Of 2)Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 38 (3.9, 28.0)
T3: 53 (5.4, 39.1)
NOTE: Do not disassemble the load sensor, cushion frame assembly and slide rail assembly, which are integrated in an assembly component. - Passenger's seat (8-WAY power type) (with ventilation) Fig 13: Front Seat Components (With Torque Specification) - Passenger Seat (8-Way Power Type, With Ventilation, 1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)
Fig 14: Front Seat Components (With Torque Specification) - Passenger Seat (8-Way Power Type, With Ventilation, 2 Of 2)Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 38 (3.9, 28.0)
T3: 53 (5.4, 39.1)
NOTE: Do not disassemble the load sensor, cushion frame assembly and slide rail assembly, which are integrated in an assembly component.
