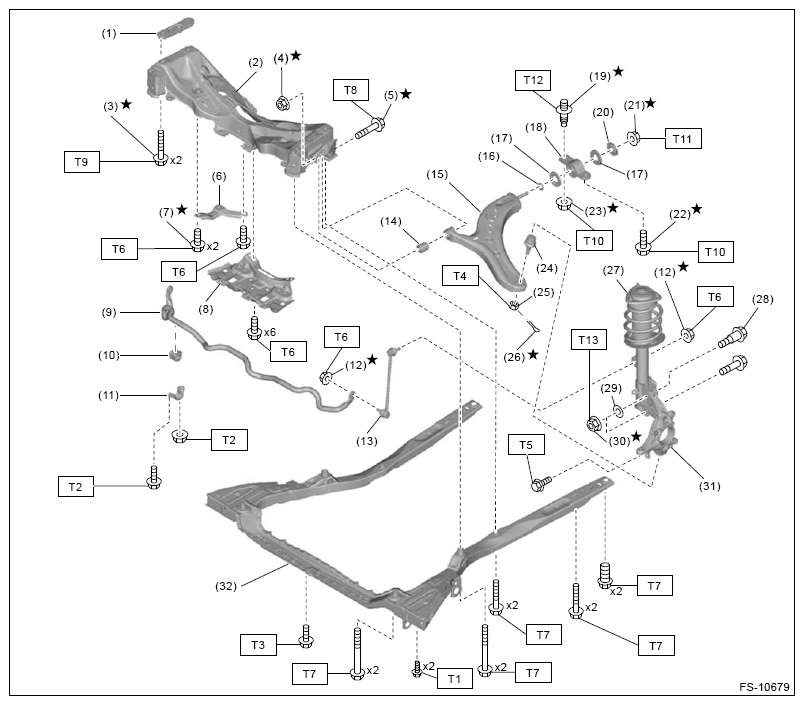

Front Suspension
| (1) | Spacer crossmember front | ||
| (2) | Crossmember COMPL front | ||
| (3) | Flange bolt | ||
| (4) | Self-locking nut | ||
| (5) | Flange bolt | ||
| (6) | Clamp stiffener | ||
| (7) | Flange bolt | ||
| (8) | Crossmember support front | ||
| (9) | Stabilizer front | ||
| (10) | Rubber bushing stabilizer front | ||
| (11) | Clamp stabilizer | ||
| (12) | Flange nut | ||
| (13) | Stabilizer link front | ||
| (14) | Rubber bushing arm front | ||
| (15) | Arm ASSY front | ||
| (16) | Spacer arm | ||
| (17) | Stopper rubber arm | ||
| (18) | Arm front rear bushing ASSY | ||
| (19) | Stud bolt(1) | ||
| (20) | Plate arm front | ||
| (21) | Self-locking nut | ||
| (22) | Flange bolt | ||
| (23) | Self-locking nut | ||
| (24) | Ball joint COMPL | ||
| (25) | Castle nut | ||
| (26) | Cotter pin | ||
| (27) | Strut ASSY | ||
| (28) | Adjusting bolt | ||
| (29) | Adjusting washer | ||
| (30) | Self-locking nut | ||
| (31) | Front axle housing | ||
| (32) | Sub frame COMPL | ||
|
|||
Tightening torque: N.m (kgf-m, ft-lb)
T1: 7.5 (0.8, 5.5)
T2: 25 (2.5, 18.4)
T3: 32 (3.3, 23.6)
T4: 39 (4.0, 28.8)
T5: 50 (5.1, 36.9)
T6: 60 (6.1, 44.3)
T7: 90 (9.2, 66.4)
T8: 95 (9.7, 70.1)
T9: 110 (11.2, 81.1)
T10: 120 (12.2, 88.5)
T11: 140 (14.3, 103.3)
T12: 150 (15.3, 110.6)
T13: 155 (15.8, 114.3)
