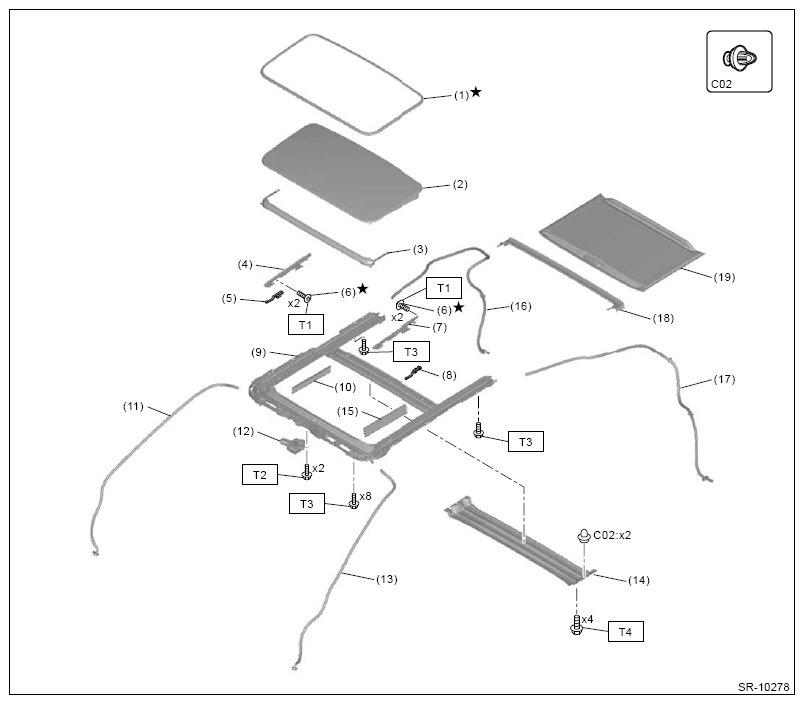

Components With Torque Specifications
| (1) | Weather strip glass sunroof |
| (2) | Lid ASSY |
| (3) | Deflector |
| (4) | Cable ASSY RH |
| (5) | Guide deflector RH |
| (6) | TORX® screw |
| (7) | Cable ASSY LH |
| (8) | Guide deflector LH |
| (9) | Rail ASSY |
| (10) | Cover lid RH |
| (11) | Tube drain front RH |
| (12) | Motor ASSY |
| (13) | Tube drain front LH |
| (14) | Brace COMPL center LWR |
| (15) | Cover lid LH |
| (16) | Tube drain rear RH |
| (17) | Tube drain rear LH |
| (18) | Drain plate |
| (19) | Shade ASSY |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 4 (0.4, 3)
T2: 5.4 (0.6, 4)
T3: 6 (0.6, 4.4)
T4: 12.7 (1.3, 9.4)
