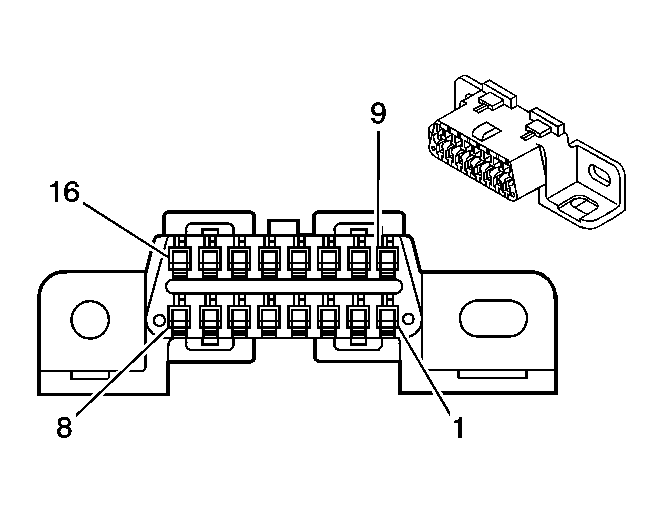

Data Link Connector
Data Link Connector
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1-3 | - | - | Not Used |
| 4 | BK/WH | 51 | Ground |
| 5 | BK/WH | 51 | Ground |
| 6 | - | - | Not Used |
| 7 | BK/WH | 2051 | Transmission Control Module (TMC) Serial Data |
| D-BU/WH | 1800 | Theft Serial Data (w/Immobilizer) | |
| BK/WH | 2051 | Theft Serial Data (w/o Immobilizer) | |
| BK/WH | 2051 | Electronic Brake Control Module (EBCM) Serial Data (w/ABS) | |
| 8 | BK/WH | 2051 | Remote Control Door Lock Control (RCDLR) Serial Data |
| 9-12 | - | - | Not Used |
| 13 | BN | 337 | SIR Serial Data |
| 14-15 | - | - | Not Used |
| 16 | OG | 440 | Battery Positive Voltage |
