Transmission Control Module (TCM) Removal and Installation: Removal

  1. Disconnect negative cable from battery.
  2. Disable air bag system.
  3. Remove glove box.
  4. Disconnect connectors from TCM (1).
  5. Remove TCM.

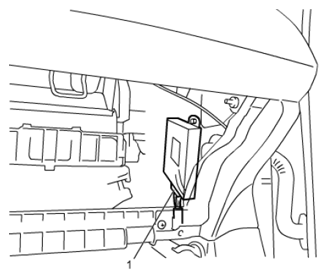

    Fig 1: Identifying TCM
    G06866803Courtesy of SUZUKI OF AMERICA CORP.
