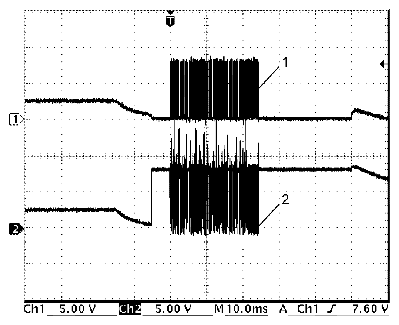

Rear Outside Antenna Signal
Rear outside antenna (+) signal (1):
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | L01-3 |
| - | G04-14 |
Rear outside antenna (-) signal (2):
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 2 | + | L01-23 |
| - | G04-14 |
Measurement condition
- Remote controller: Within rear outside antenna detection range
- Trunk lid request switch: ON
