Speaker/microphone wave
WARNING: This page is about a different car, the 2010 Suzuki Kizashi. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Voltage changes depending on sound volume and quality.

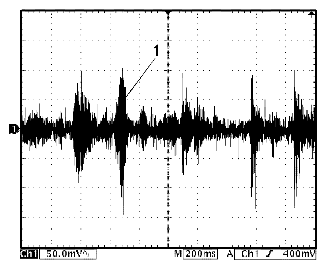

Microphone signal (1)
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | G231-2 |
| - | G231-3 |
Speaker signal (1)
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | G248-3, G248-4, G248-5, G248-6, L12-6, L12-7, L12-8, L12-9, L12-10, L12-11 or L12-12 |
| - | G248-13, G248-14, G248-15, G248-16, L12-18, L12-19, L12- 20, L12-21, L12-22, L12-23 or L12-24 |
Audio amplifier signal (1)
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | G248-3, G248-4, G248-5 or G248-6 |
| - | G248-11 |
Sub woofer signal (1)
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | L11-2 or L11-3 |
| - | L11-6 or L11-7 |
Audio unit signal (1)
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | L12-1, L12-2, L12-3, L12-4, L12-13, L12-14, L12-15 or L12-16 |
| - | L11-4 |
Measurement condition
- Audio: ON
