Testing Anti-Theft Circuits: Notes
NOTE:
Perform all tests using a volt-ohmmeter with a minimum 10-megohm input impedance. See
Fig 1
and
Fig 2
for additional circuit testing.

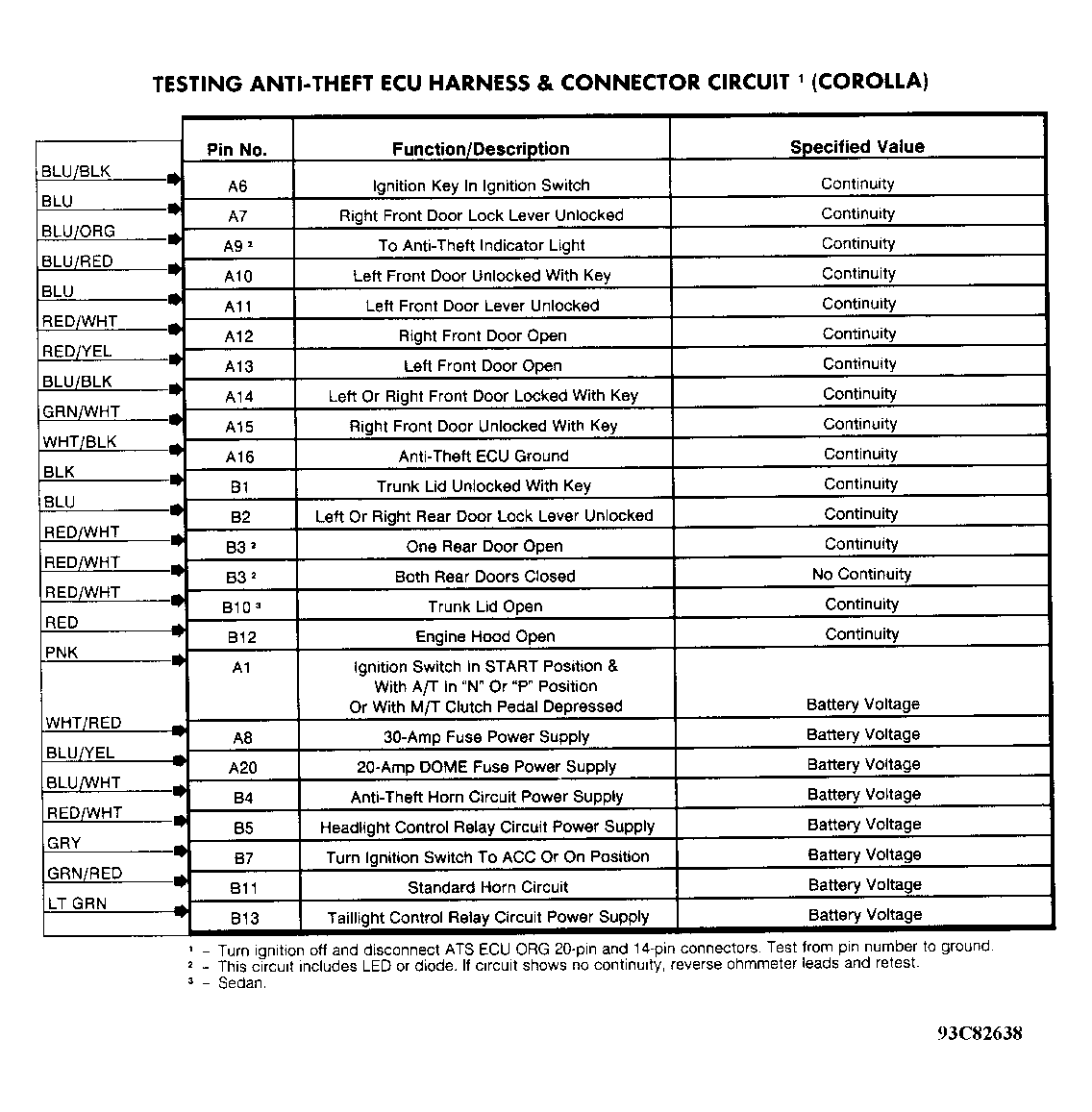

Fig 1: Testing Anti-Theft ECU Harness & Connector Circuit
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 2: Testing Anti-Theft ECU Harness & Connector Circuit
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
