Circuit Protection Devices
CIRCUIT PROTECTION DEVICES
| Component | Component Location |
|---|---|
| Fuse Block | On J/B No. 1. |
| J/B No. 1 (Pickup) | On left kick panel. See Figure. |
| J/B No. 1 (4Runner) | On left kick panel. See Figure. |
| Power Fuse (Pickup) | On J/B No. 1. |

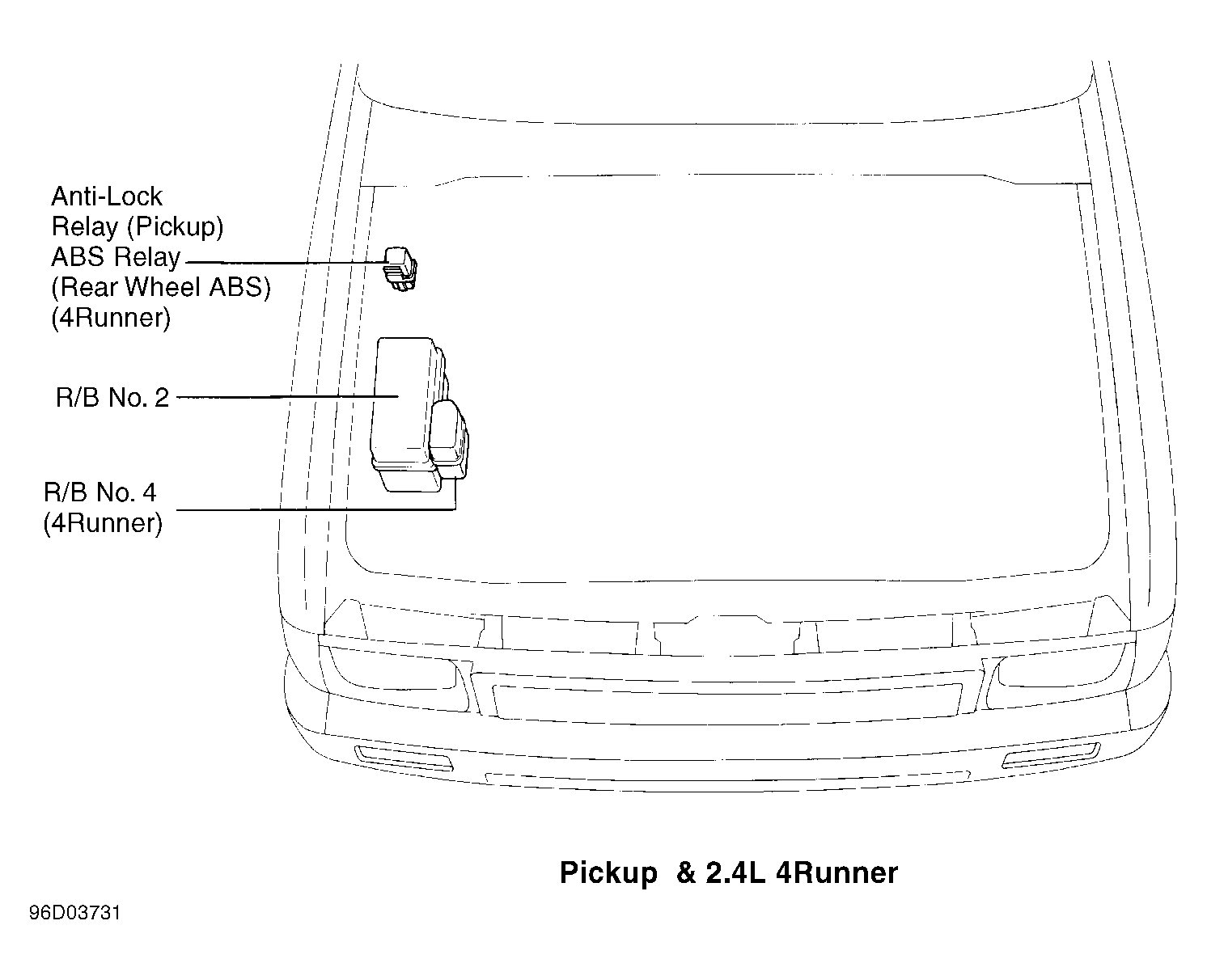

| R/B No. 2 (Pickup) | On right side of engine compartment. See Figure. |
| R/B No. 2 (4Runner) (2.4L) | On right side of engine compartment. See Figure. |

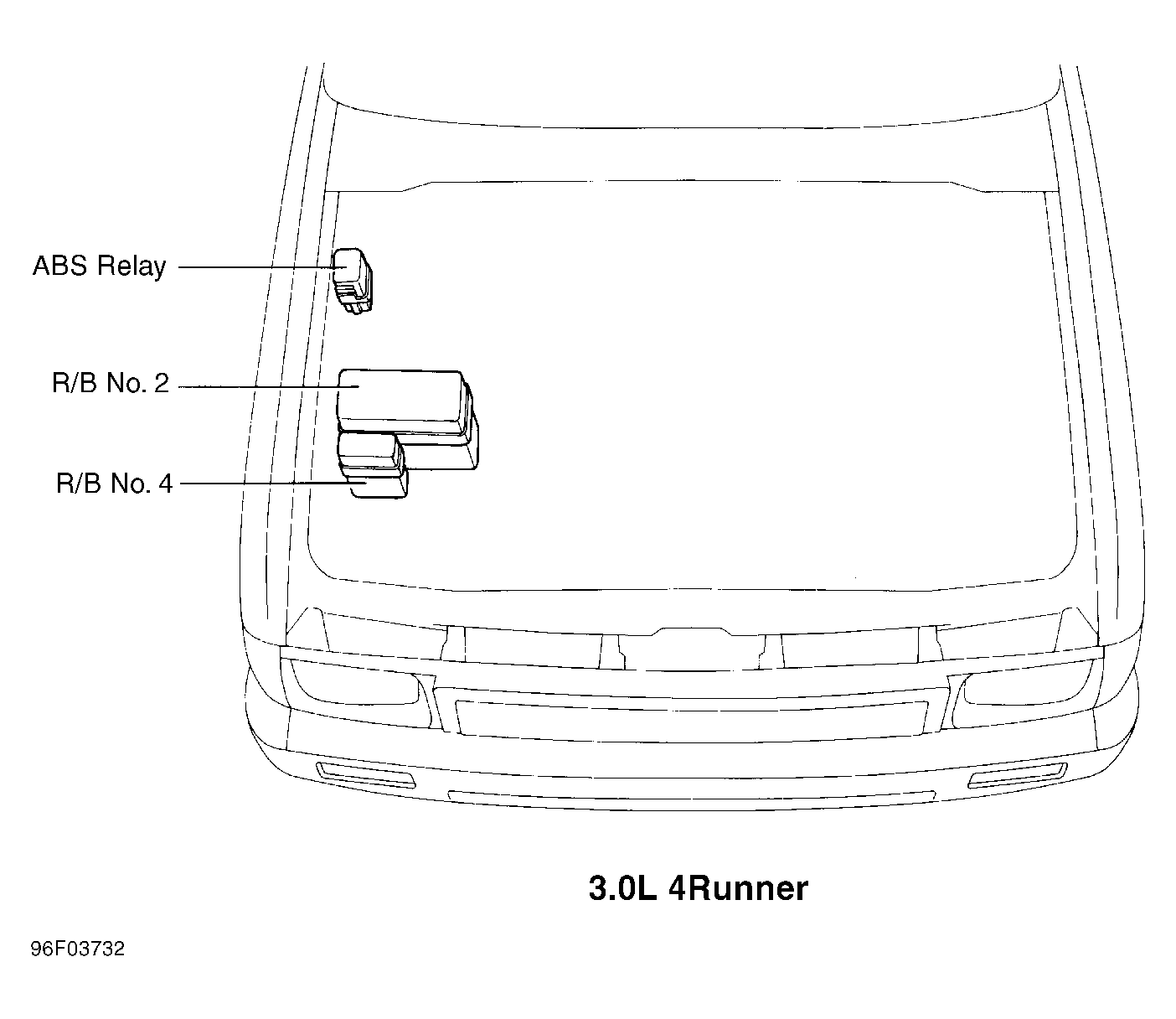

| R/B No. 2 (4Runner) (3.0L) | On right side of engine compartment. See Figure. |
| R/B No. 3 (Pickup) | Behind right side of dash. See Figure. |
| R/B No. 3 (4Runner) | Behind right side of dash. See Figure. |
| R/B No. 4 (4Runner) (2.4L) | On right side of engine compartment. See Figure. |
| R/B No. 4 (4Runner) (3.0L) | On right side of engine compartment. See Figure. |
