Torque Specifications: RAV4
TORQUE SPECIFICATIONS (RAV4)
| Application |
Ft. Lbs. (N.m) |
| Center Stiffener Plate Bolt (4WD) |
27 (37) |
| Cylinder Block-To-Transaxle Bolt (2WD) |
| Lower Bolt |
34 (46) |
| Upper Bolt |
18 (24) |
| Drive Plate-To-Crankshaft Bolt |
61 (83) |

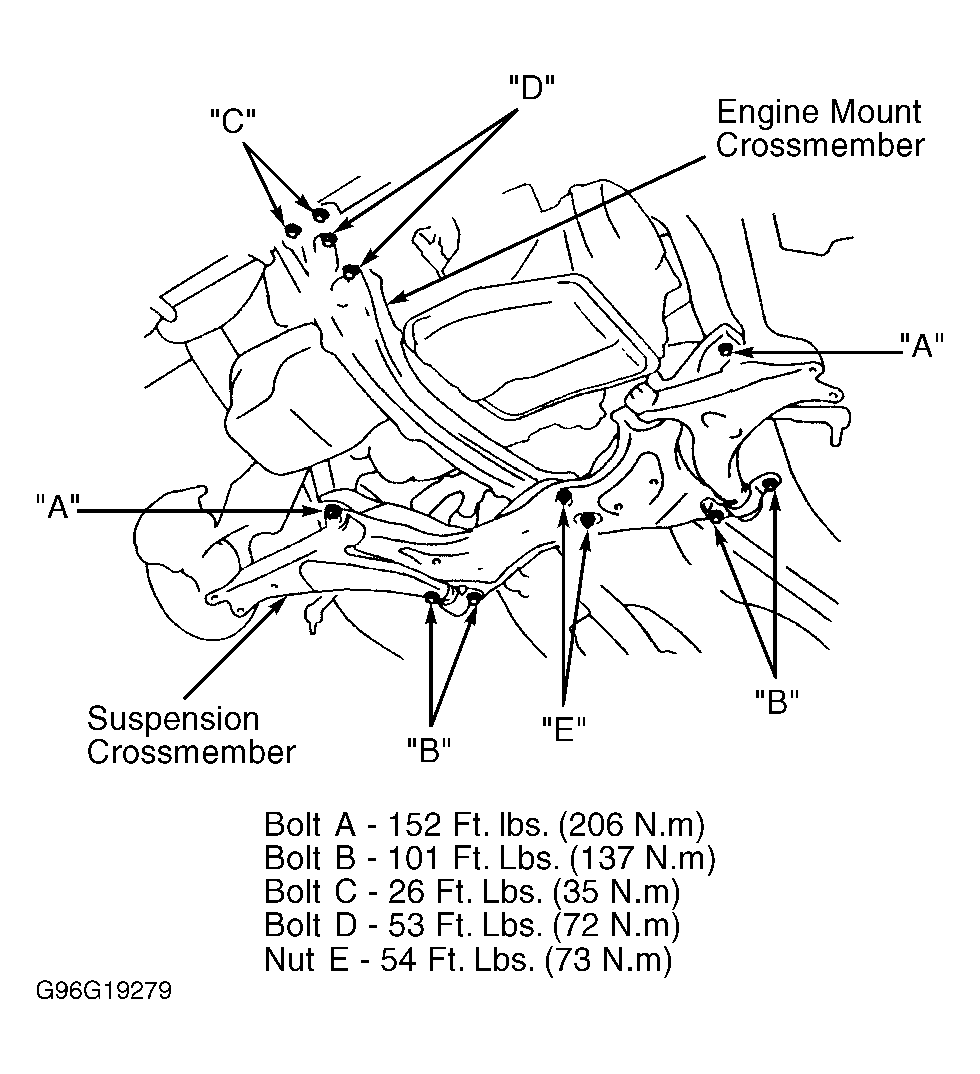

| Engine Mount Crossmember Bolt/Nut (2WD) |
|
| Front Exhaust Pipe-To-Exhaust Manifold Nut (2WD) |
46 (62) |
| Front Exhaust Pipe-To-Rear Exhaust Pipe Bolt/Nut (2WD) |
35 (47) |
| Starter Bolt |
29 (39) |
| Steering Gear Assembly-To-Suspension Crossmember Bolt (2WD) |
83 (113) |
| Stiffener Plate Bolt |
27 (37) |
| Suspension Crossmember Bolt/Nut (2WD) |
|
| Torque Converter Bolt |
20 (27) |
| Transaxle-To-Cylinder Block Bolt |
| 2WD |
47 (64) |
| 4WD |
| 12-mm |
34 (46) |
| 14-mm |
47 (64) |
| Transaxle-To-Mount Bolt/Nut (2WD) |
47 (64) |
| Transfer Case-To-Cylinder Block Bolt (4WD) |
27 (37) |
| Wheel Lug Nut |
76 (103) |
