Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

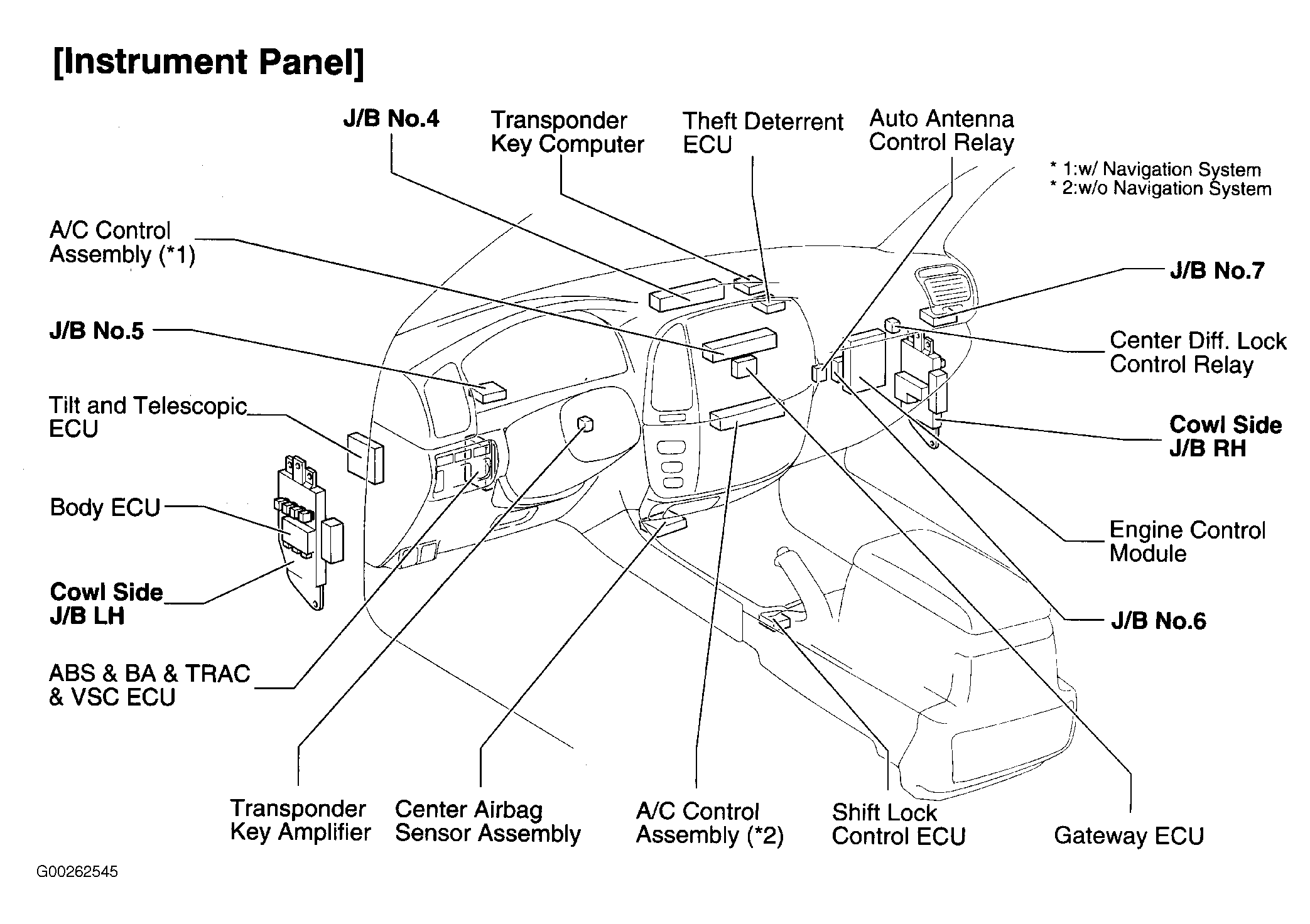

| Cowl Side J/B LH | Left kick panel. See Figure. |
| Cowl Side J/B RH | Right kick panel. See Figure. |

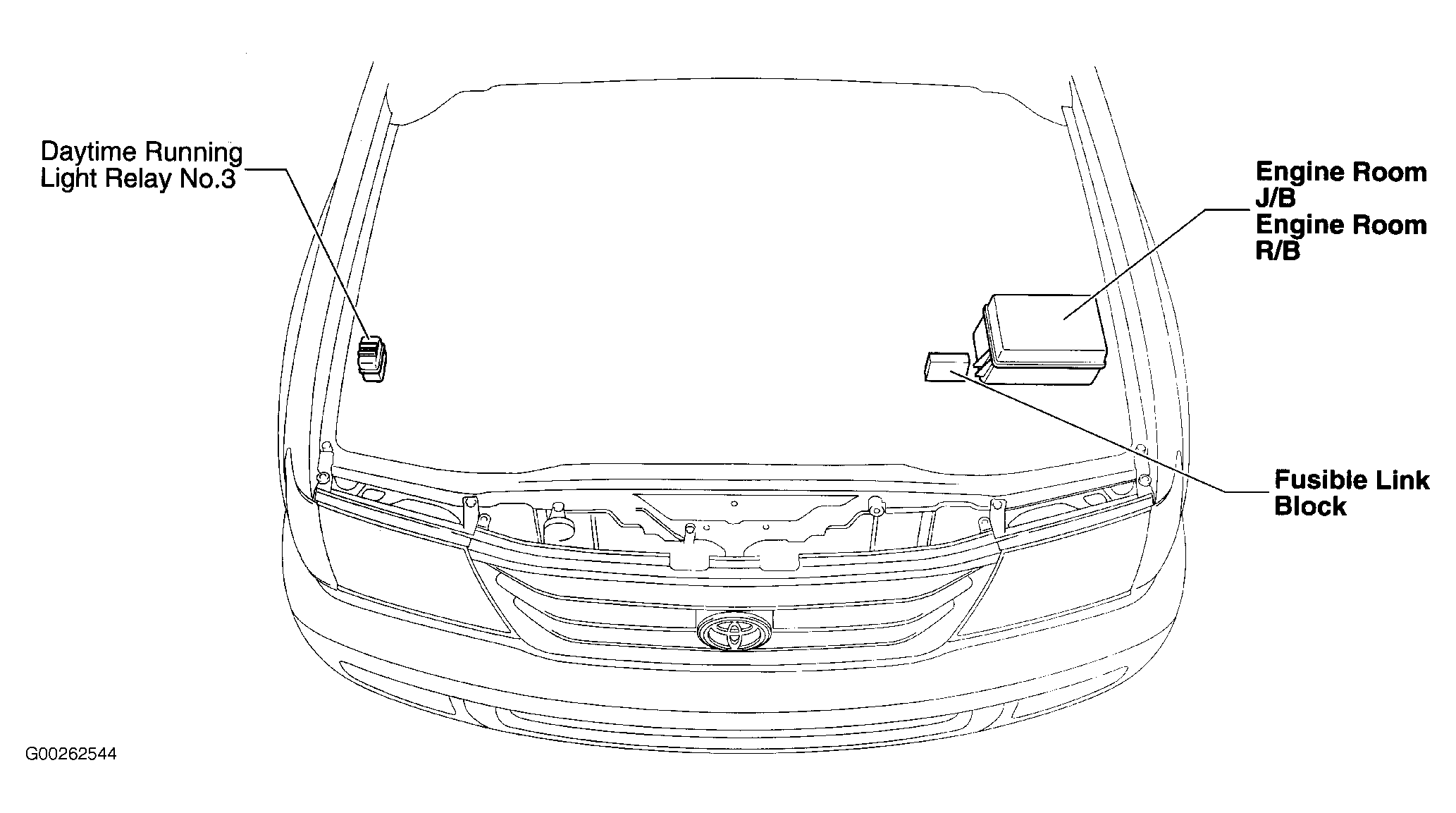

| Engine Room J/B | On left inner fender panel. See Figure. |
| Engine Room R/B | Left front of engine compartment. See Figure. |
| Fusible Link Block | On left side of engine compartment, near battery. See Figure. |
| J/B No. 4 | Behind center of dash. See Figure. |
| J/B No. 5 | Behind instrument cluster. See Figure. |
| J/B No. 6 | Behind right side of dash. See Figure. |
| J/B No. 7 | Behind right side of dash. See Figure. |

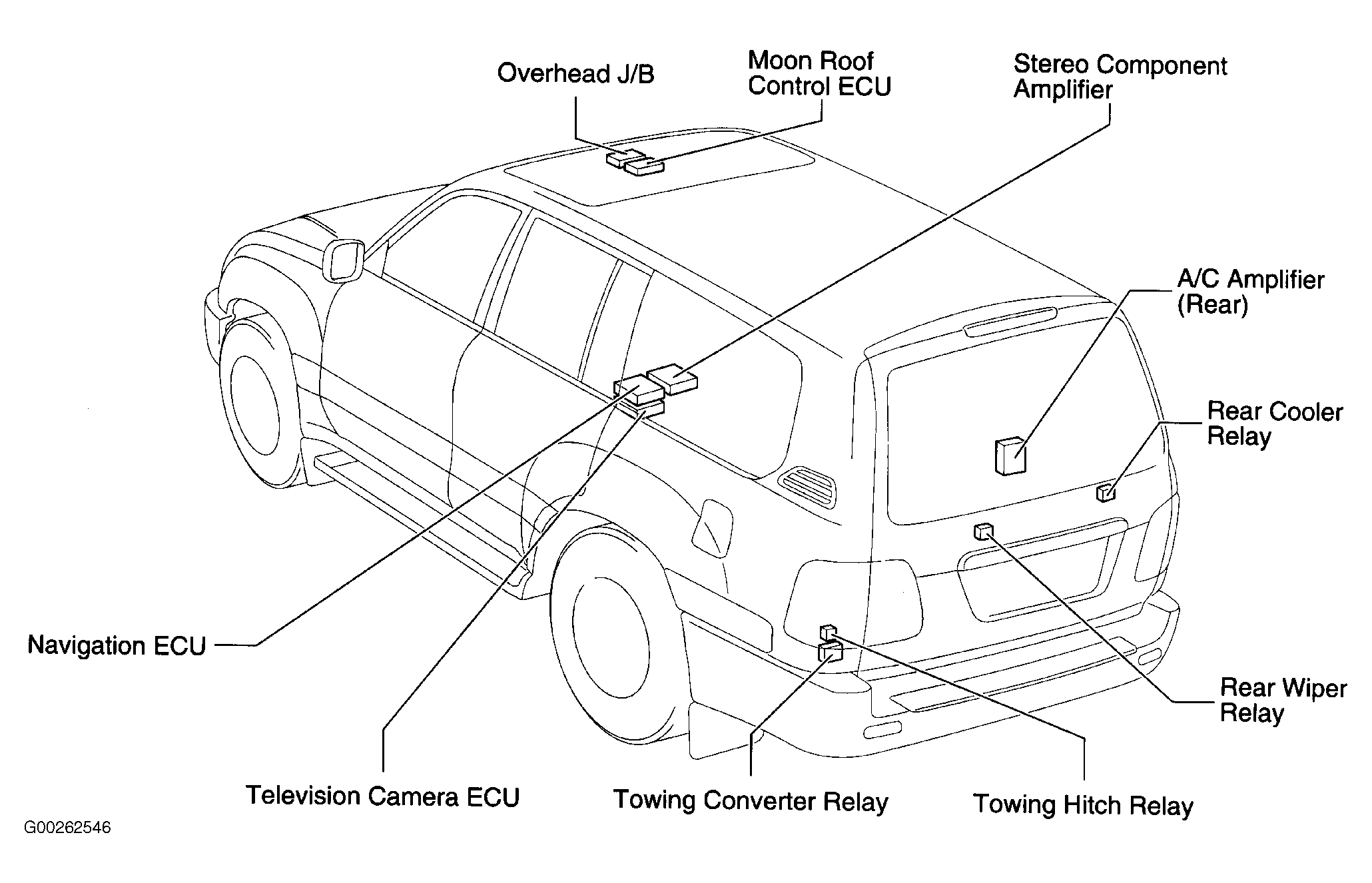

| Overhead J/B | In front center of roof. See Figure. |

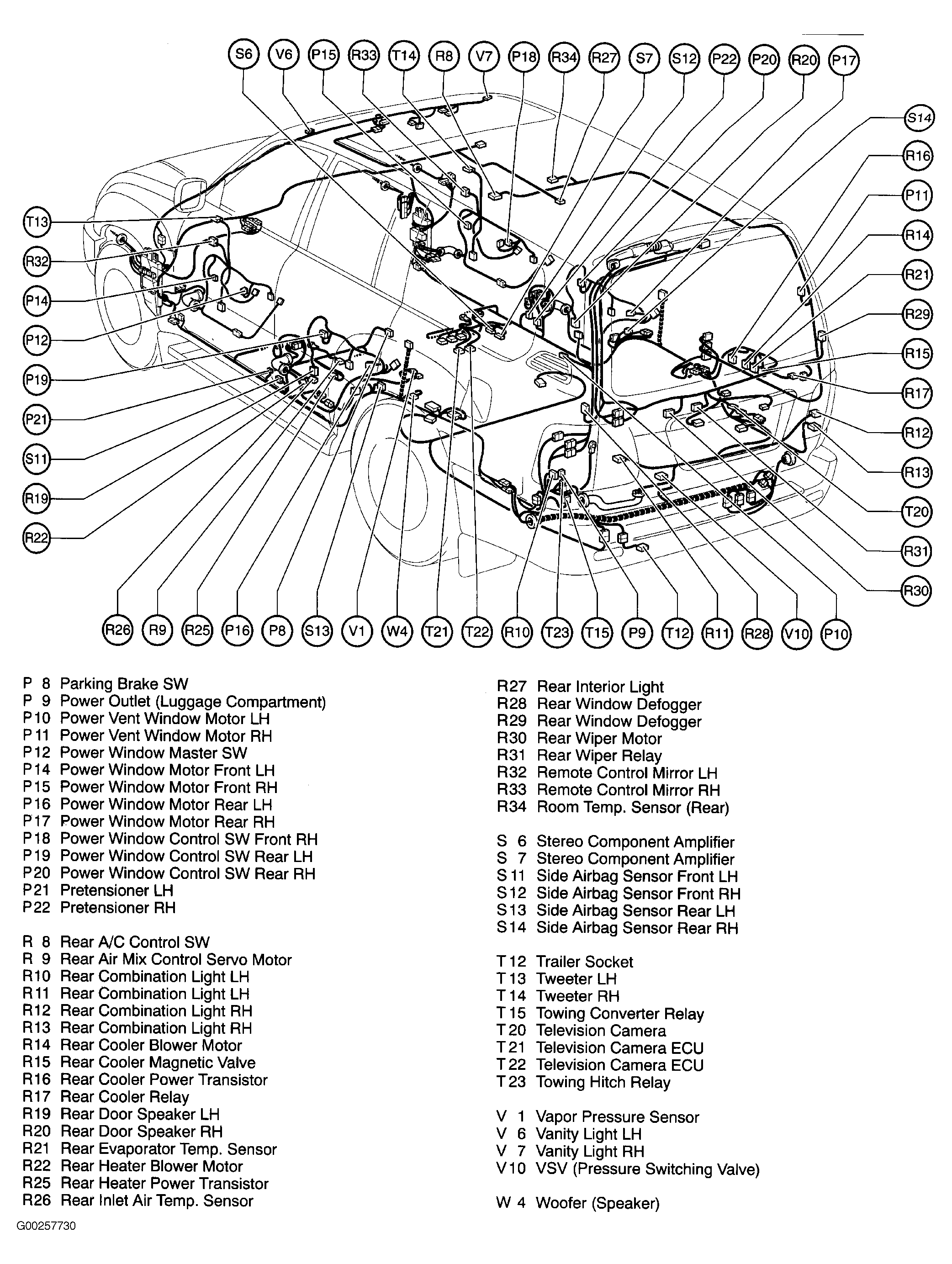

| Rear Cooler Power Transistor | Right rear of cargo area. See Figure. |
| Rear Heater Power Transistor | On left "C" pillar. See Figure. |
