Engine Control, Cruise Control and Fuel Lid Opener: Notes

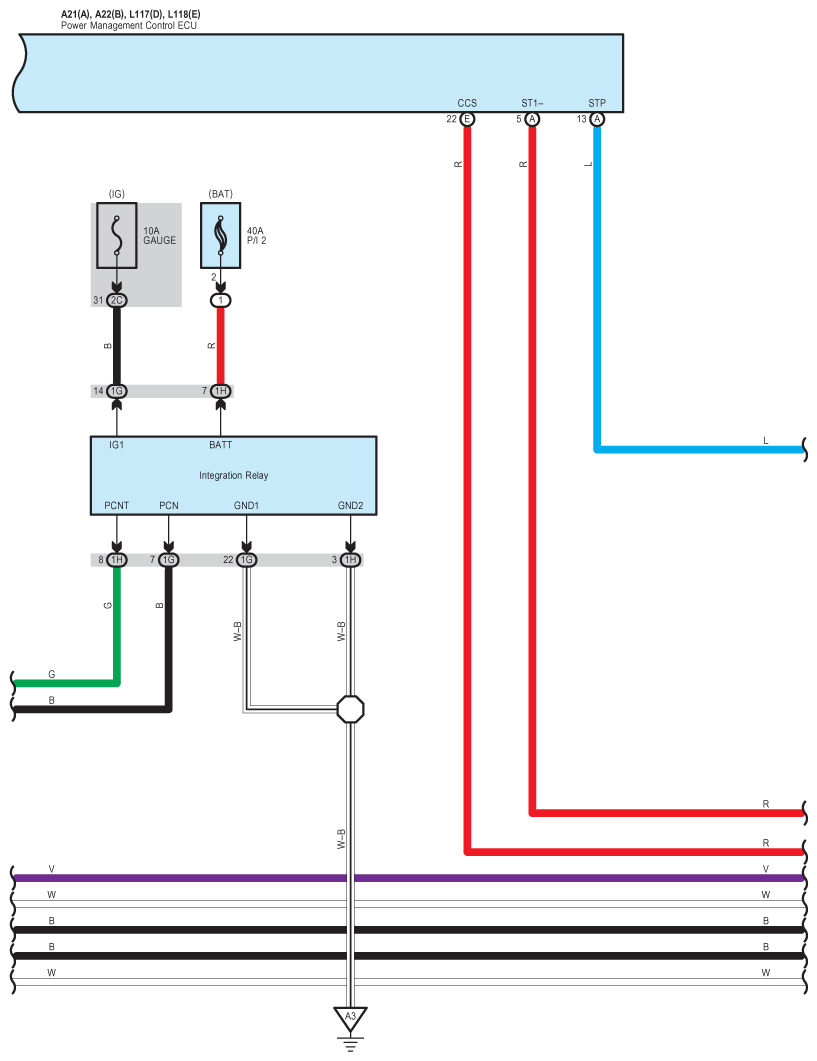

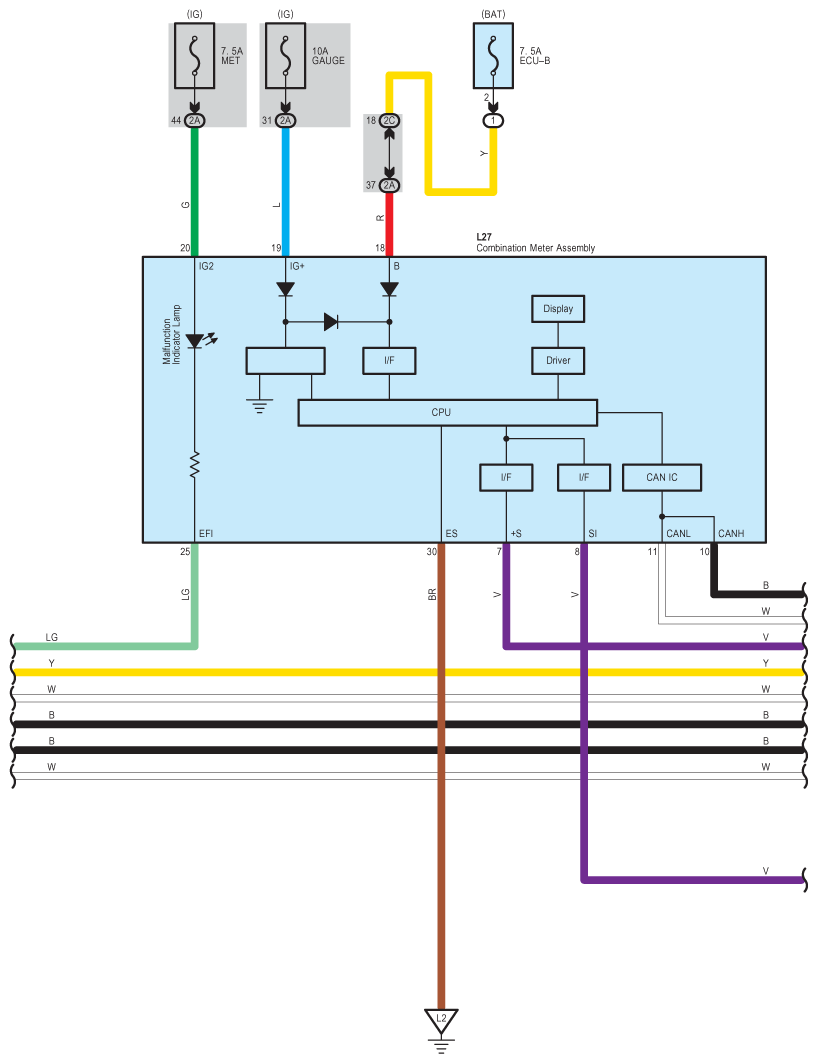

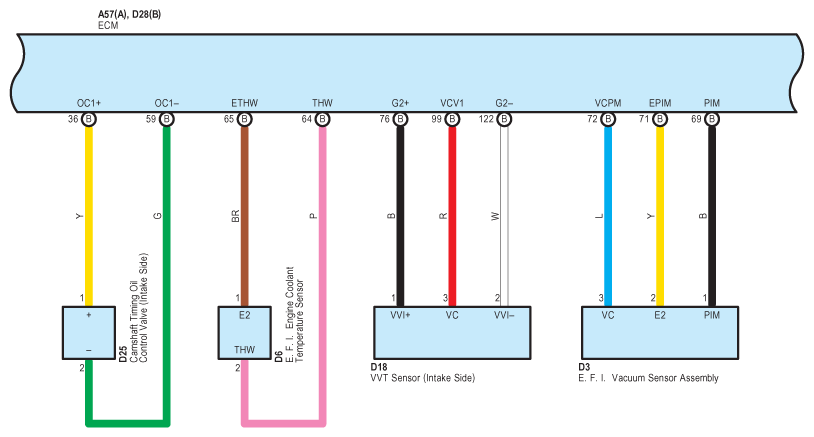

Fig 1: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (1 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

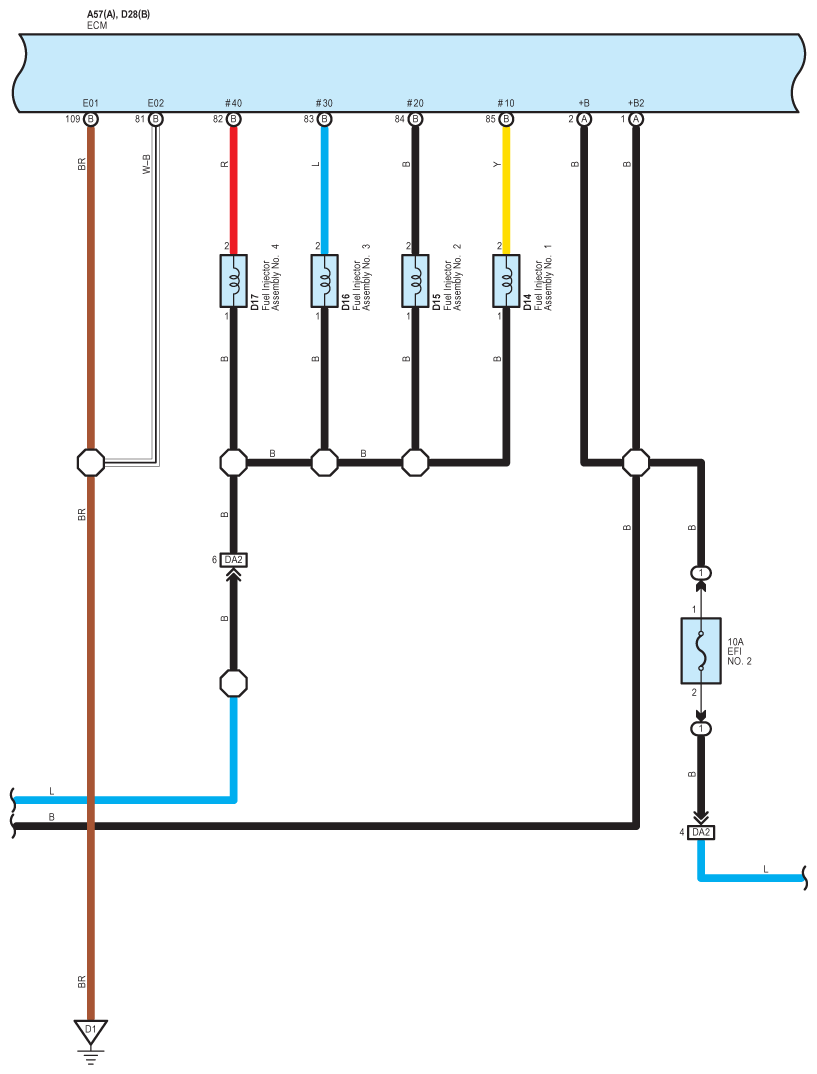

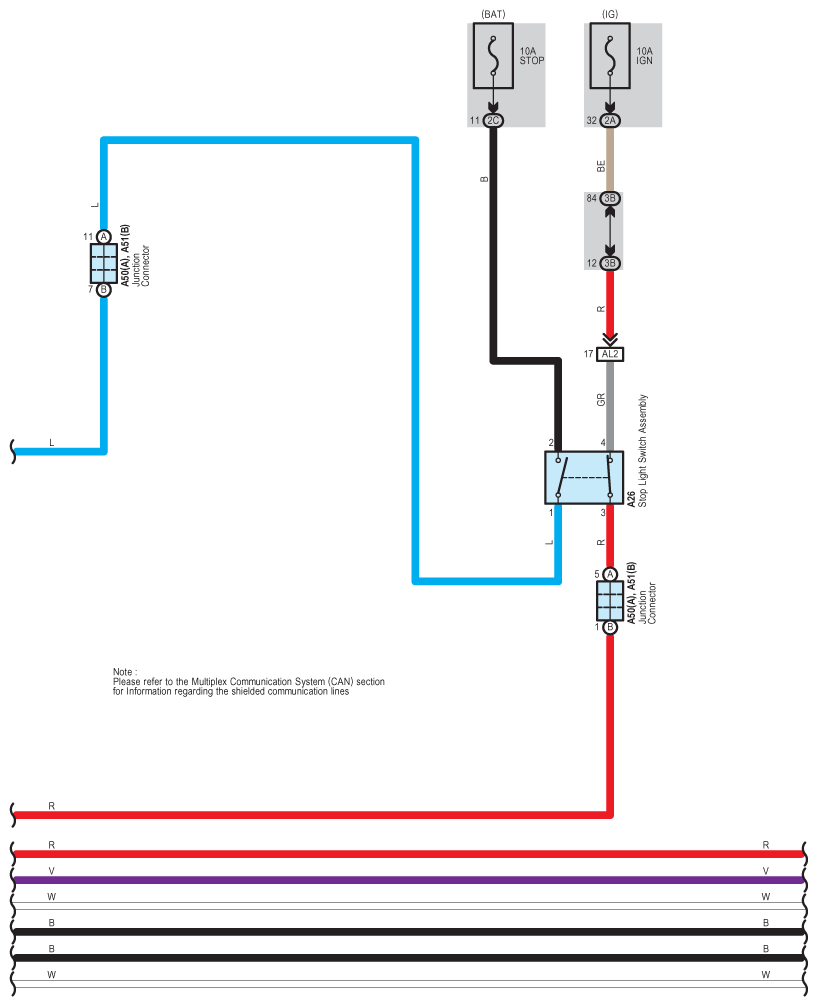

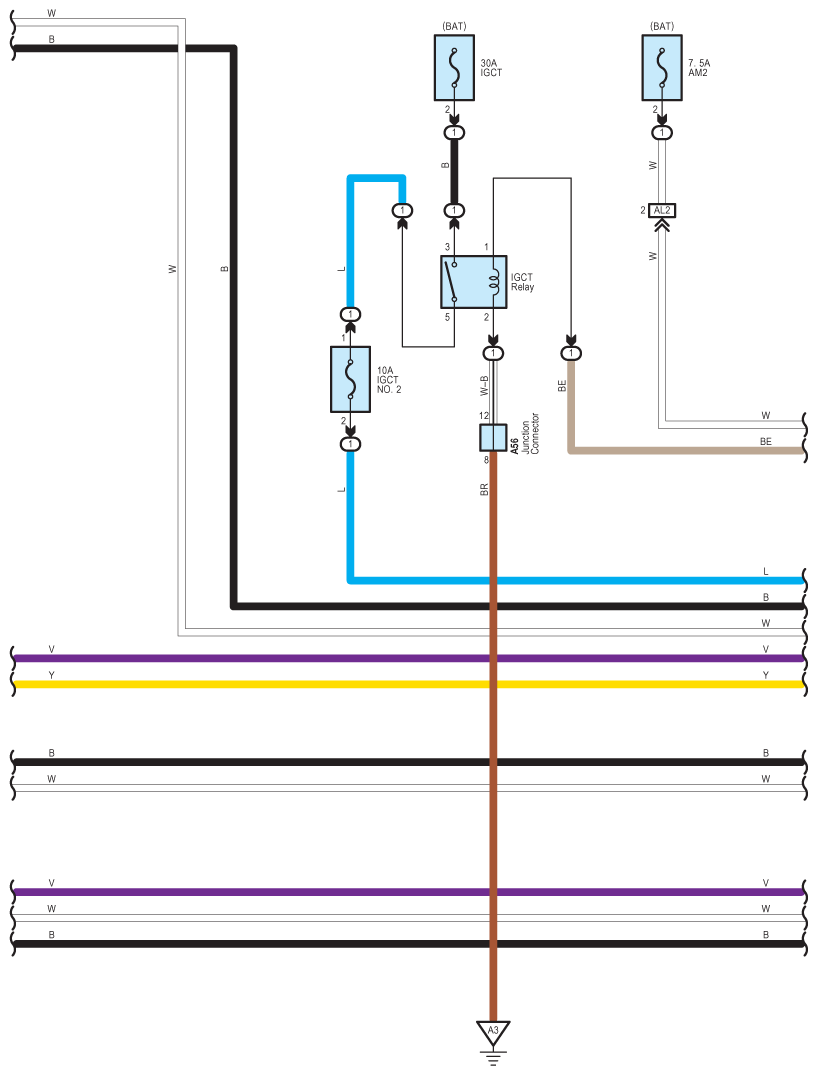

Fig 2: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (2 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

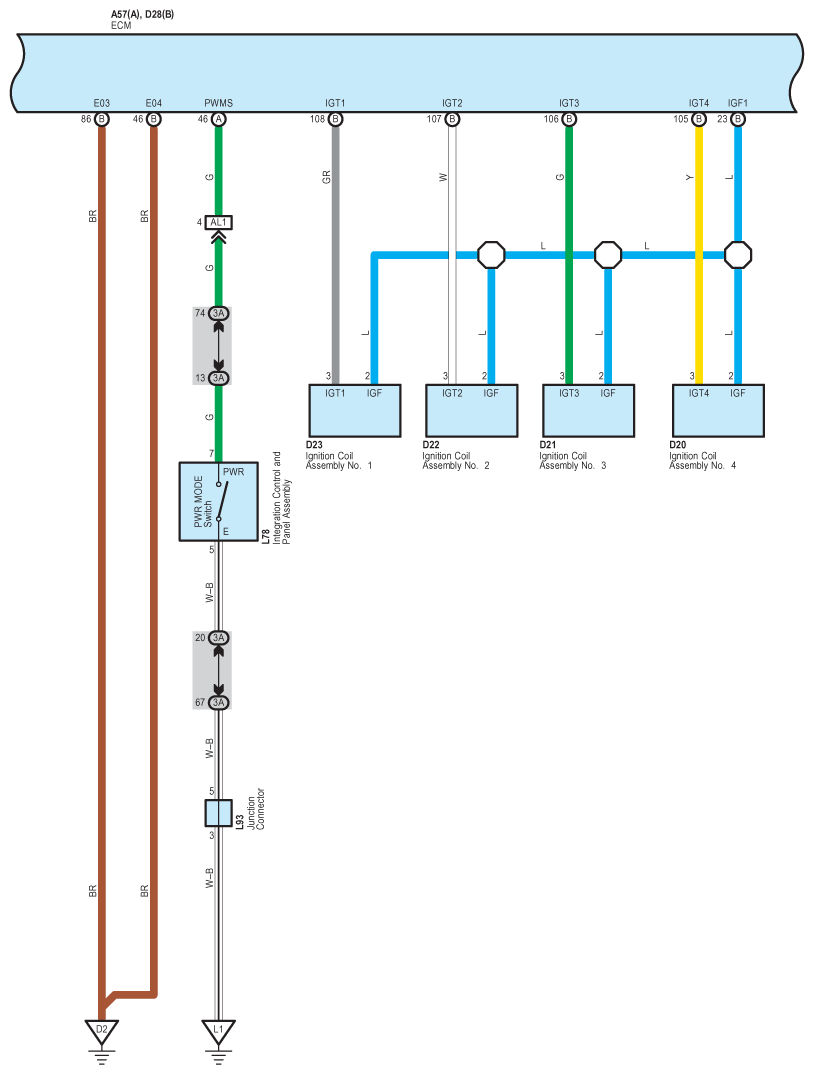

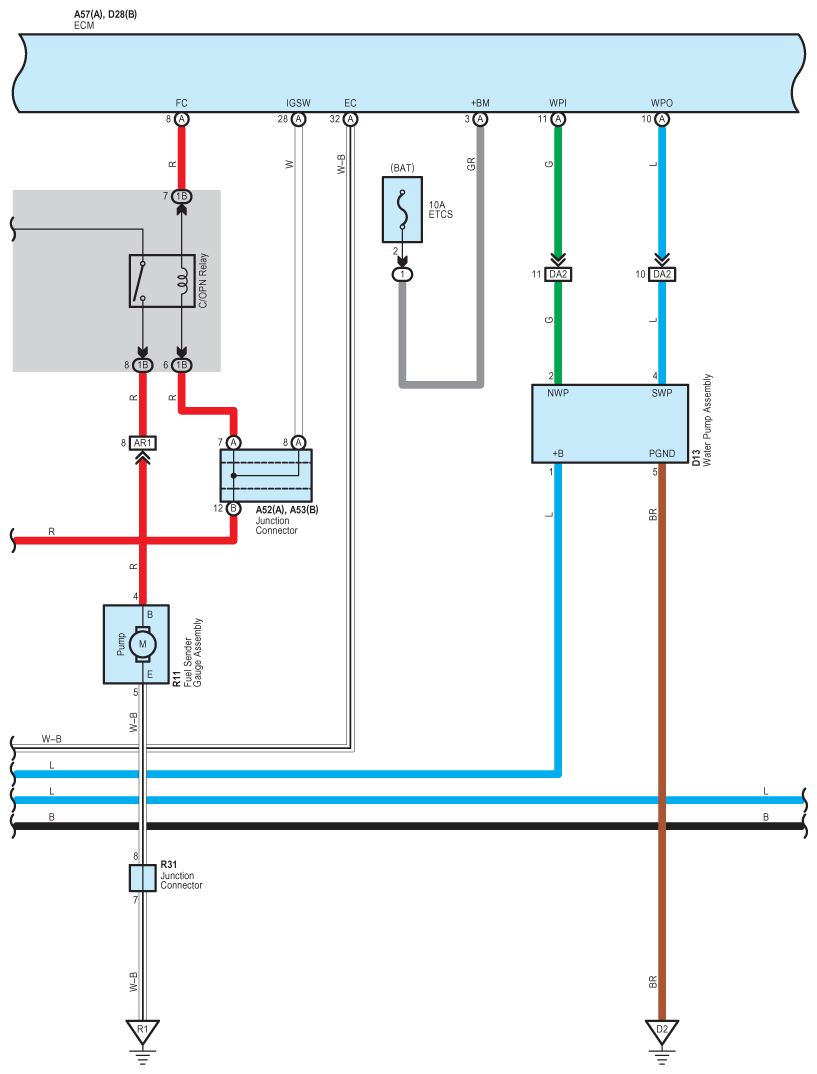

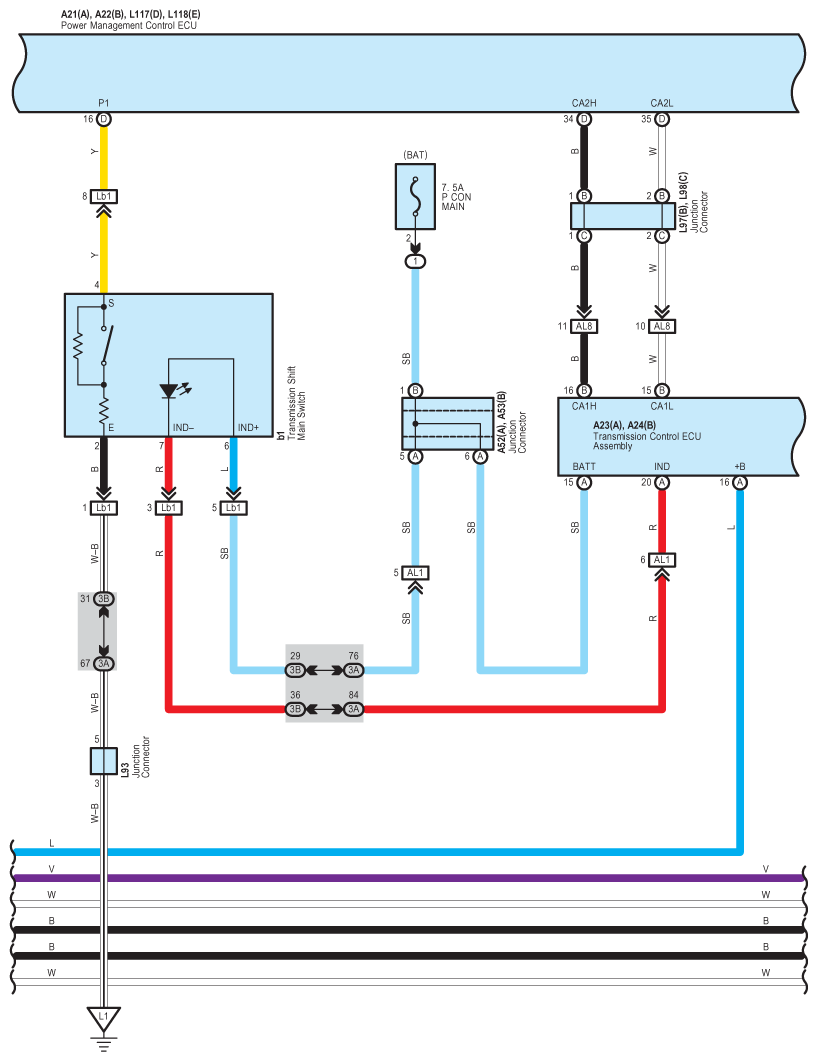

Fig 3: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (3 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

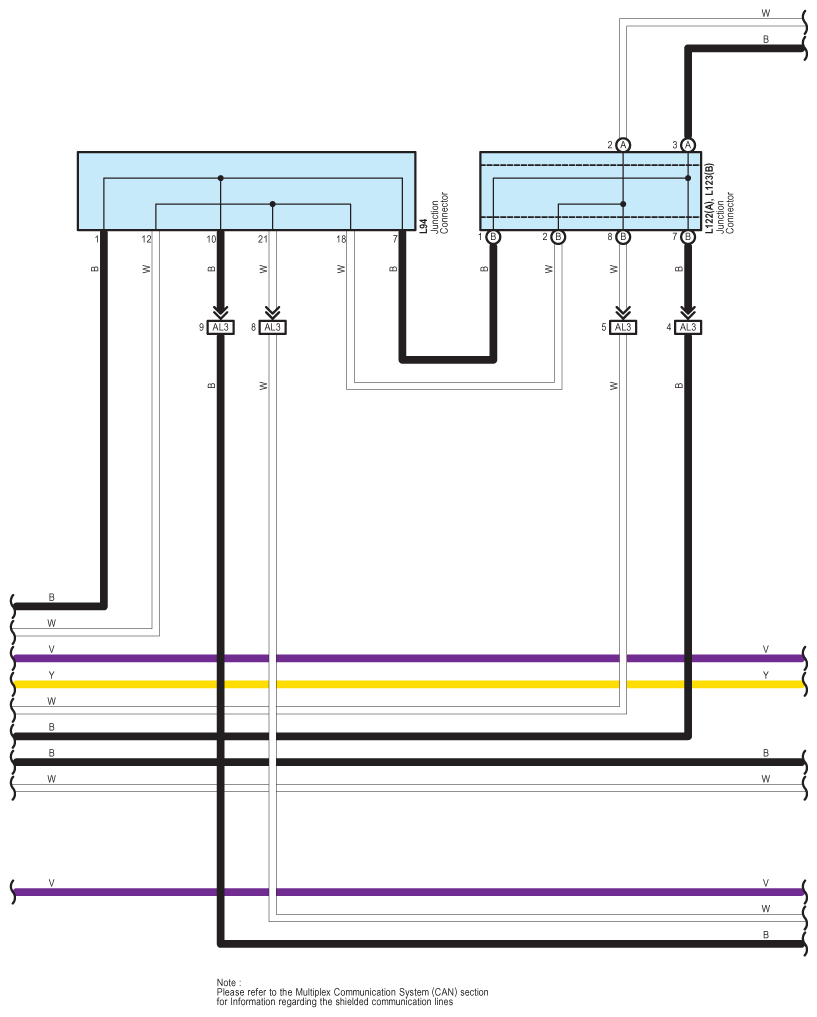

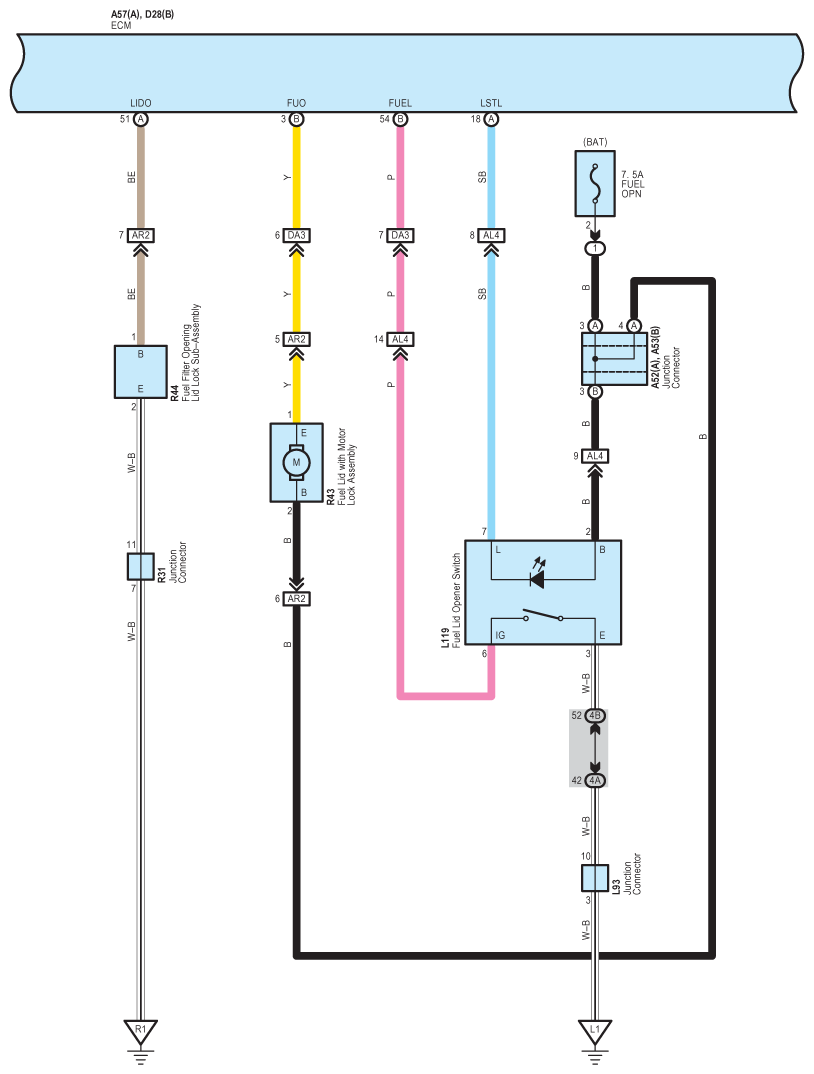

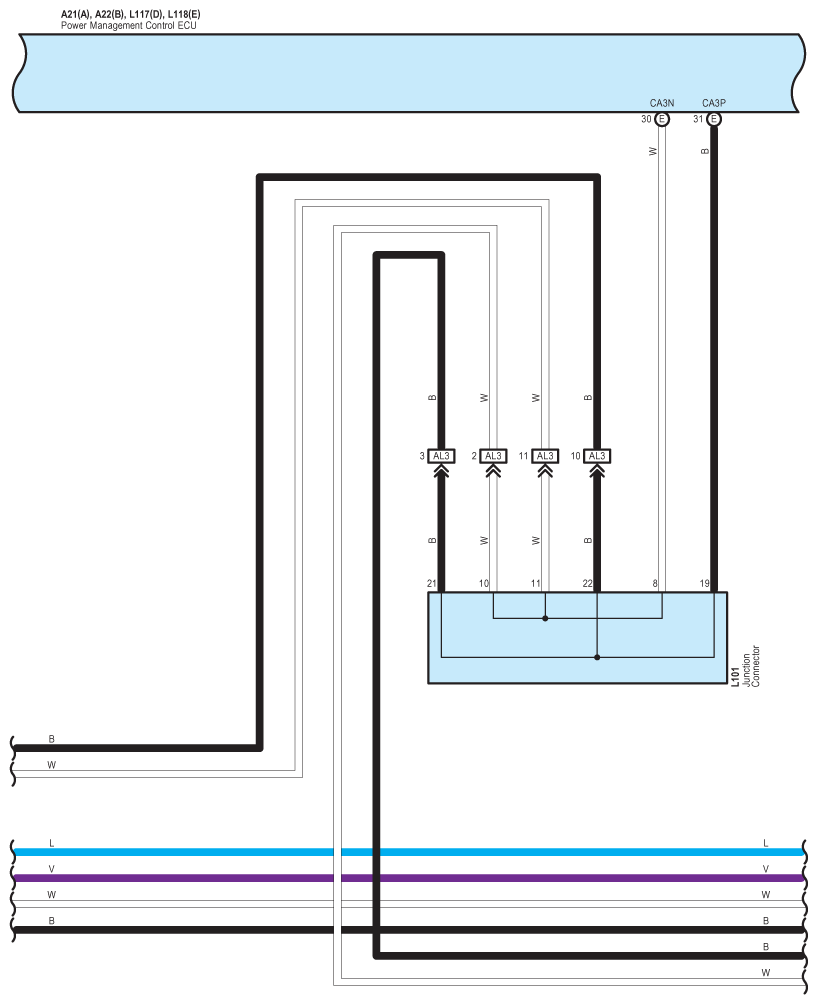

Fig 4: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (4 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

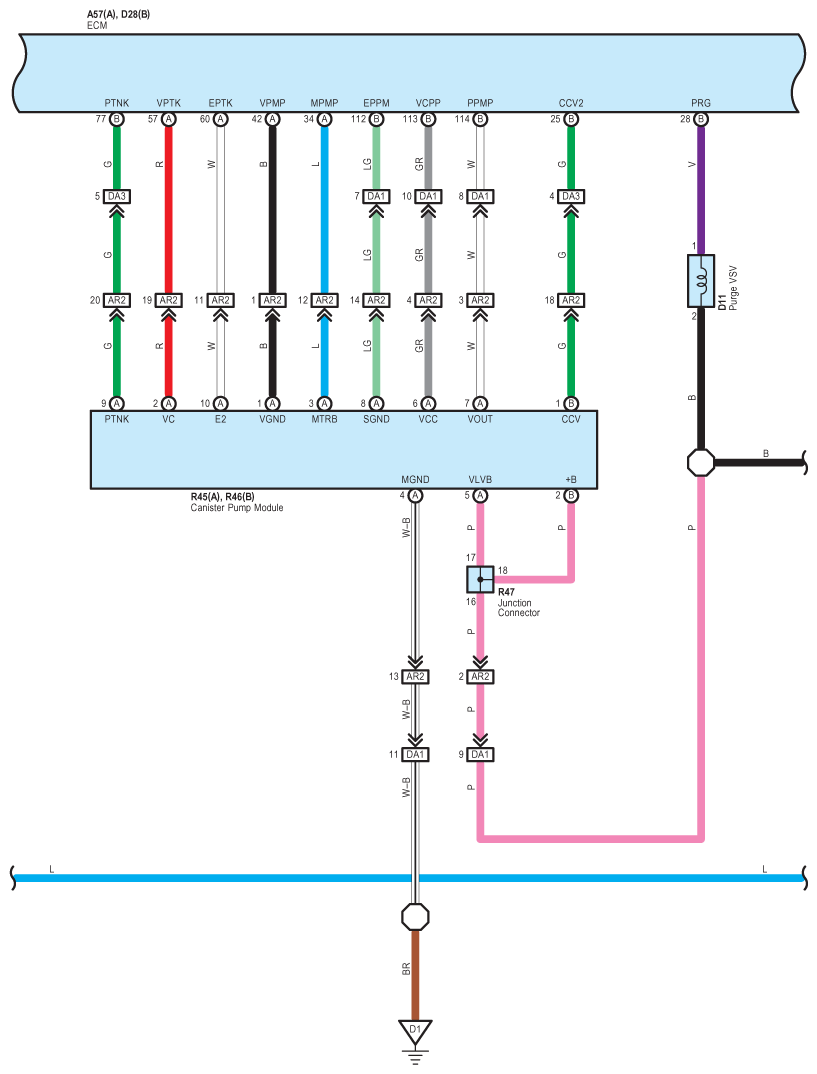

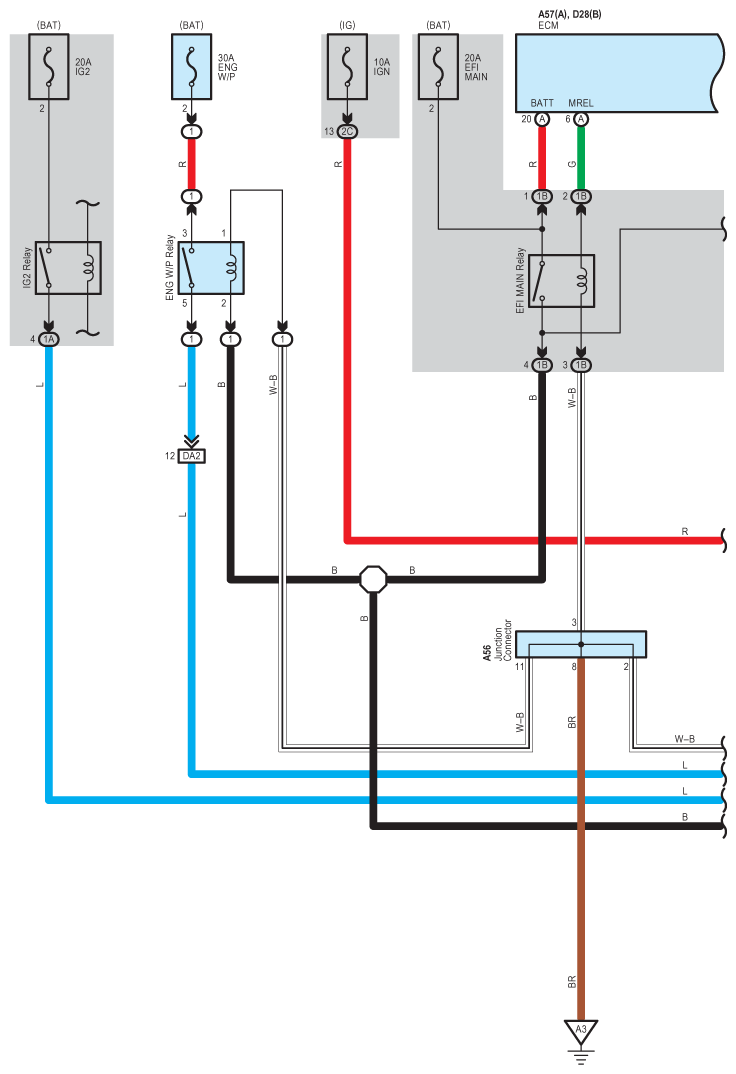

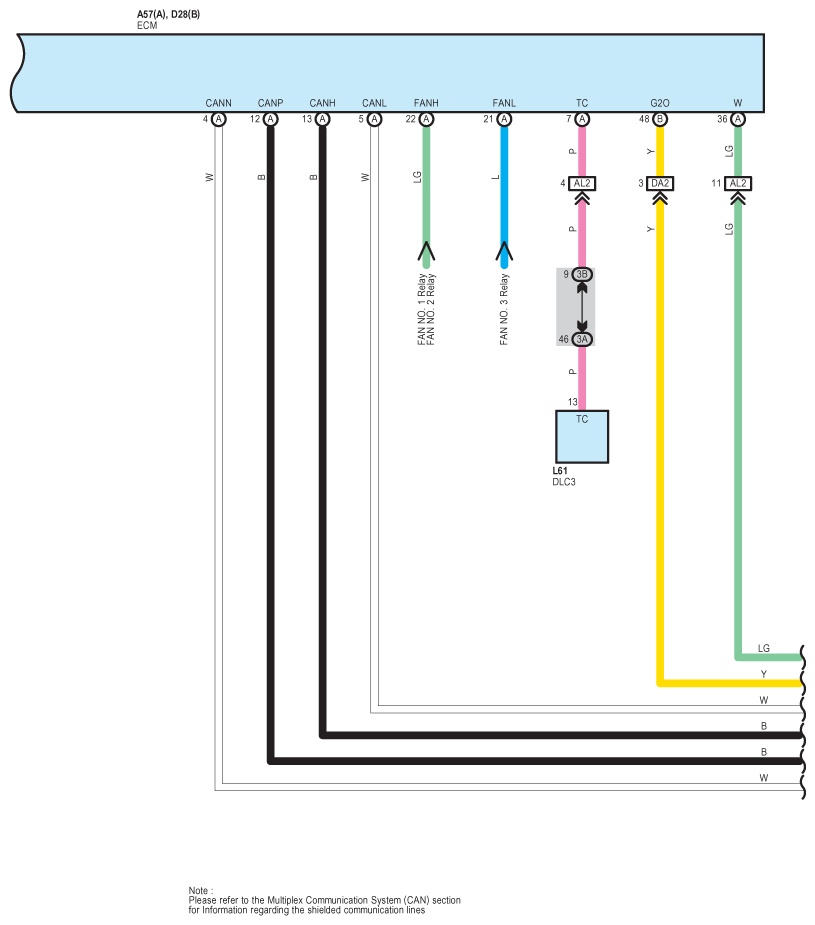

Fig 5: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (5 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

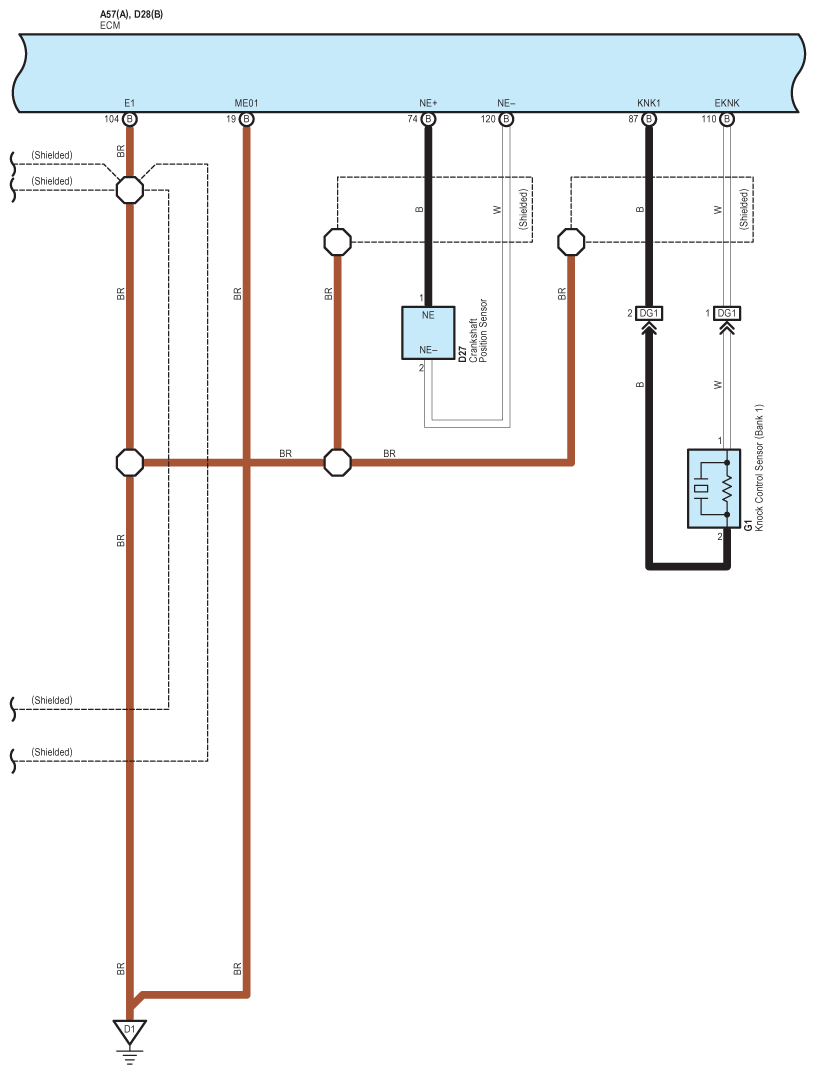

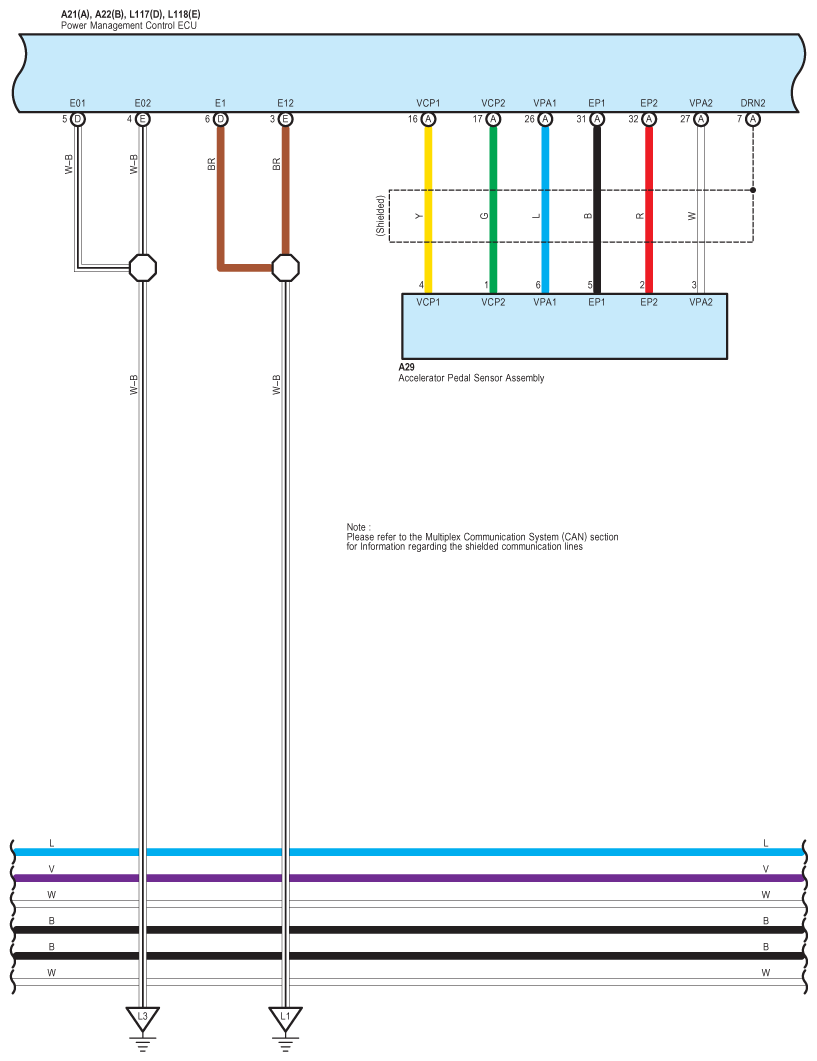

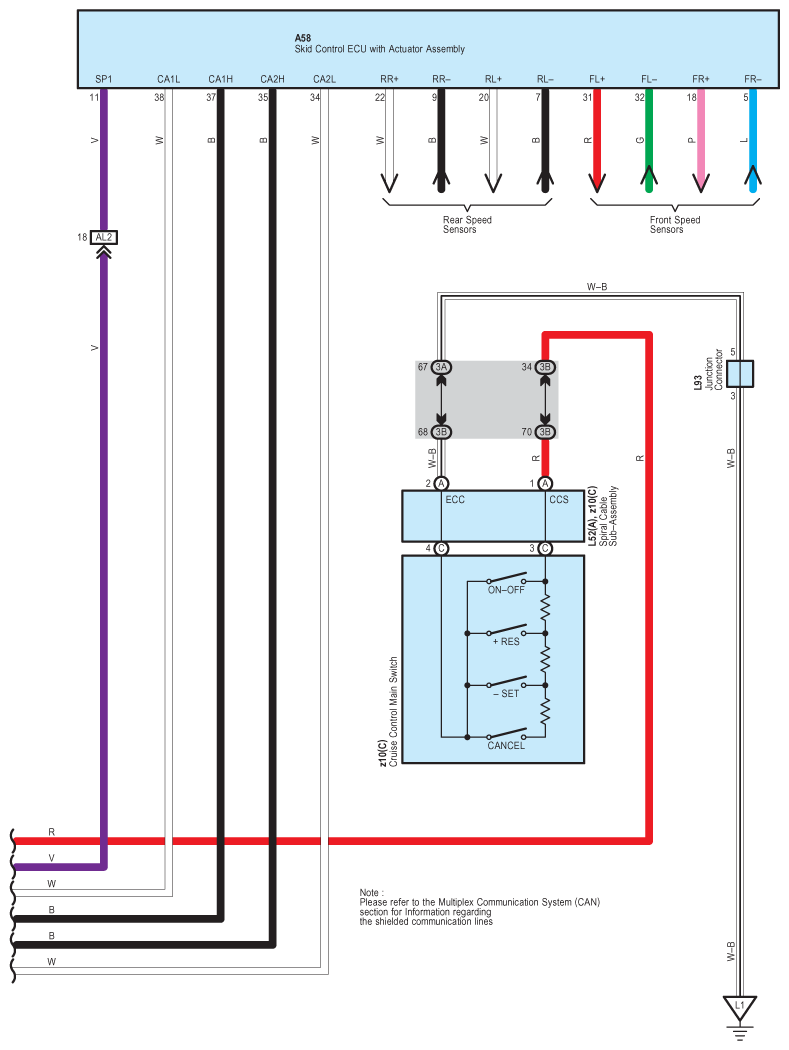

Fig 6: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (6 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

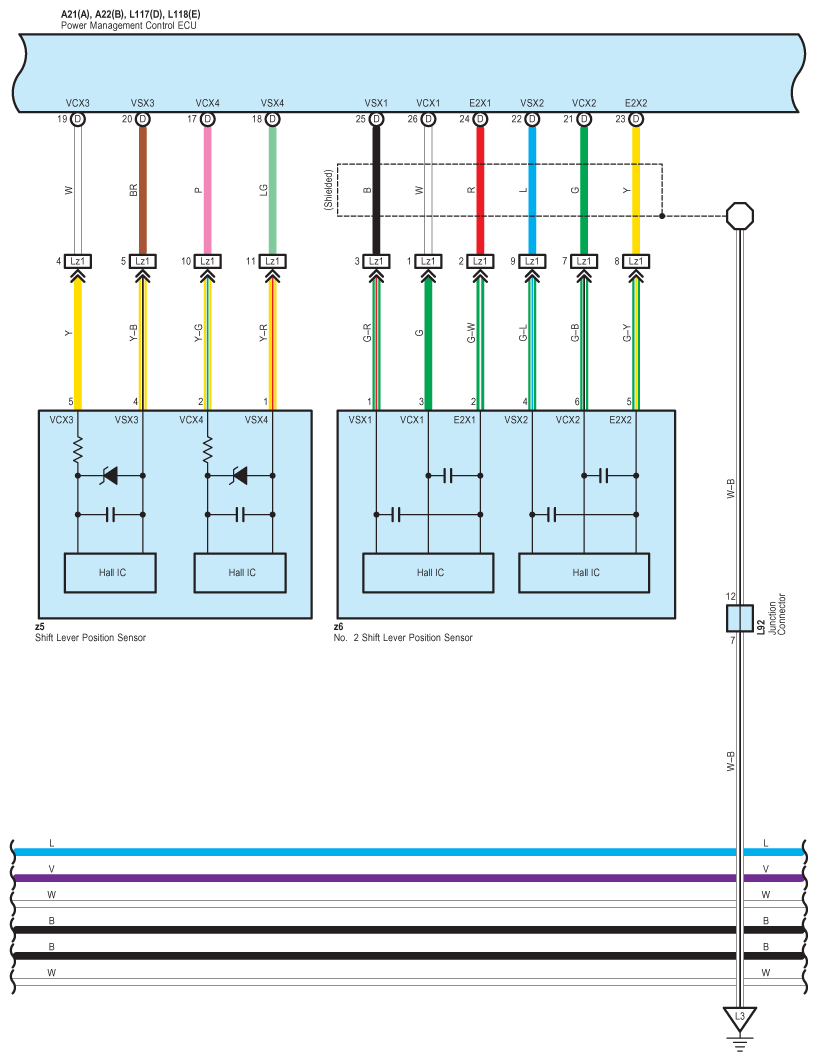

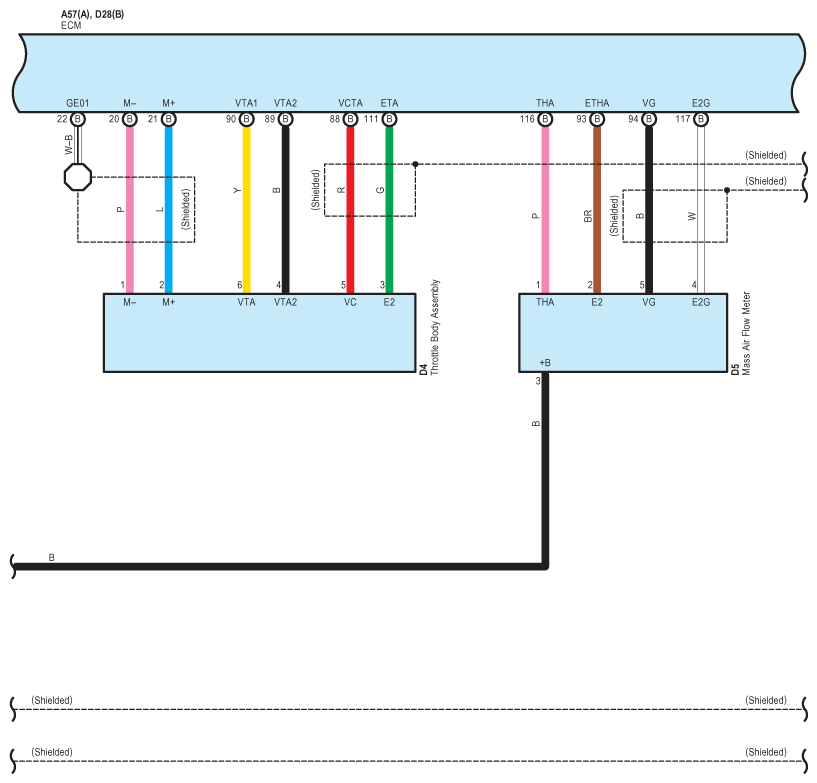

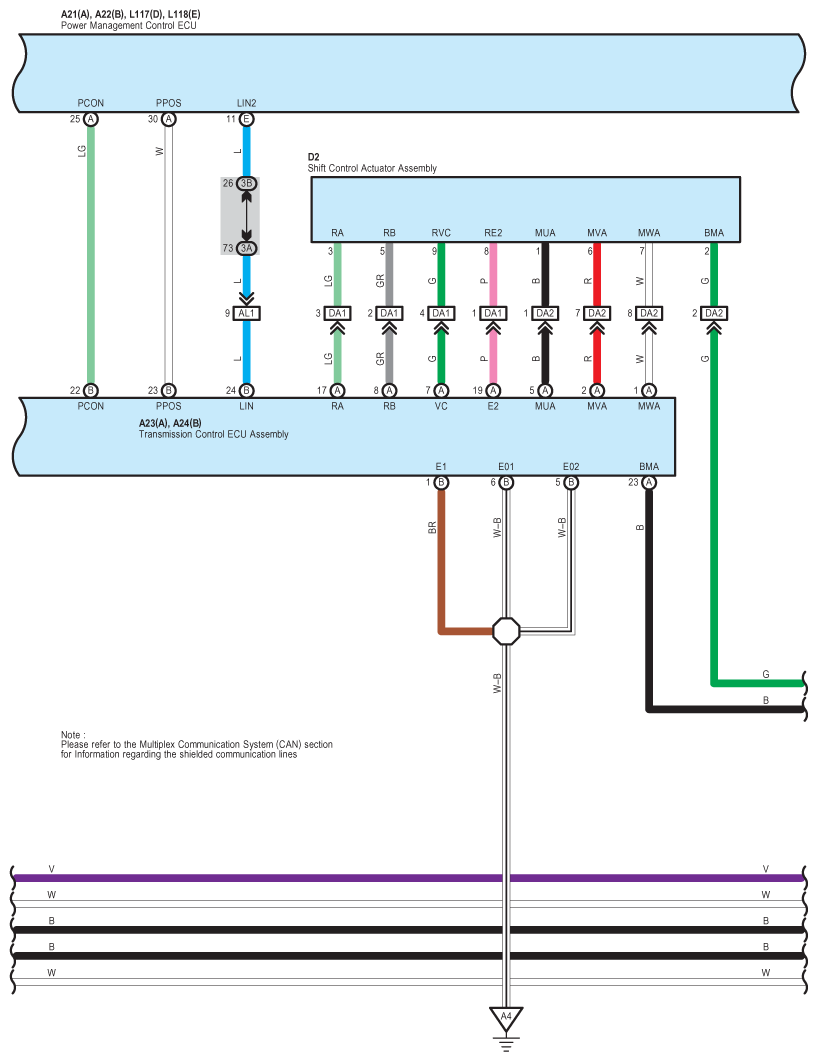

Fig 7: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (7 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

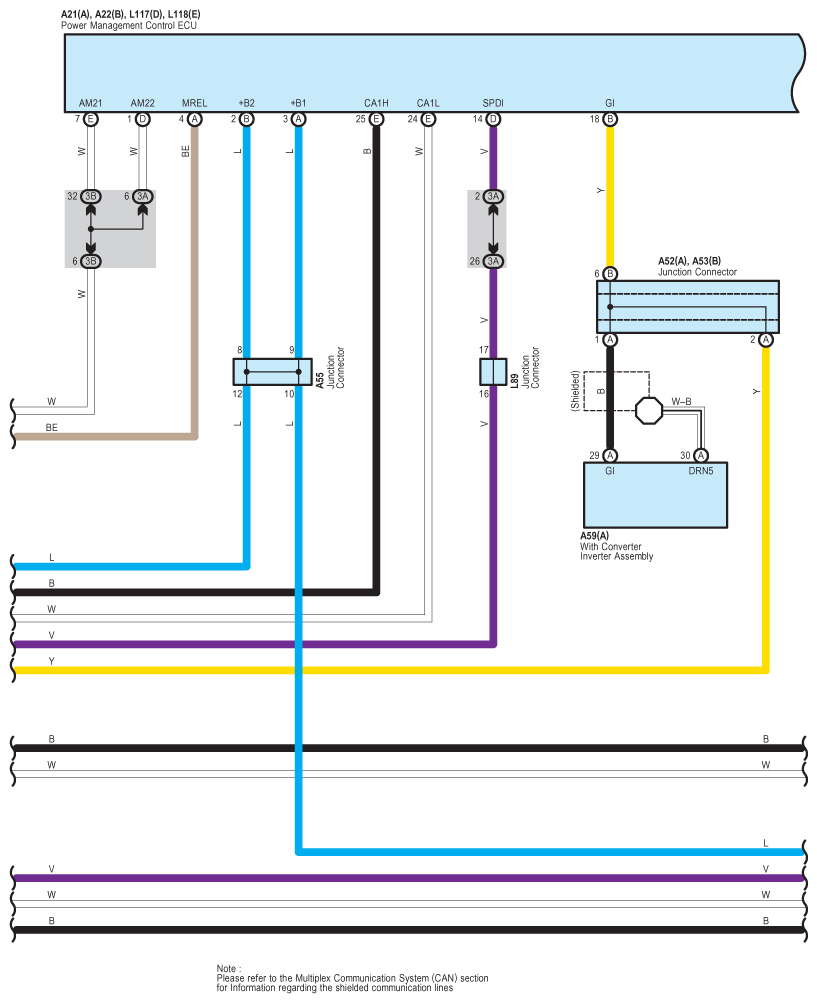

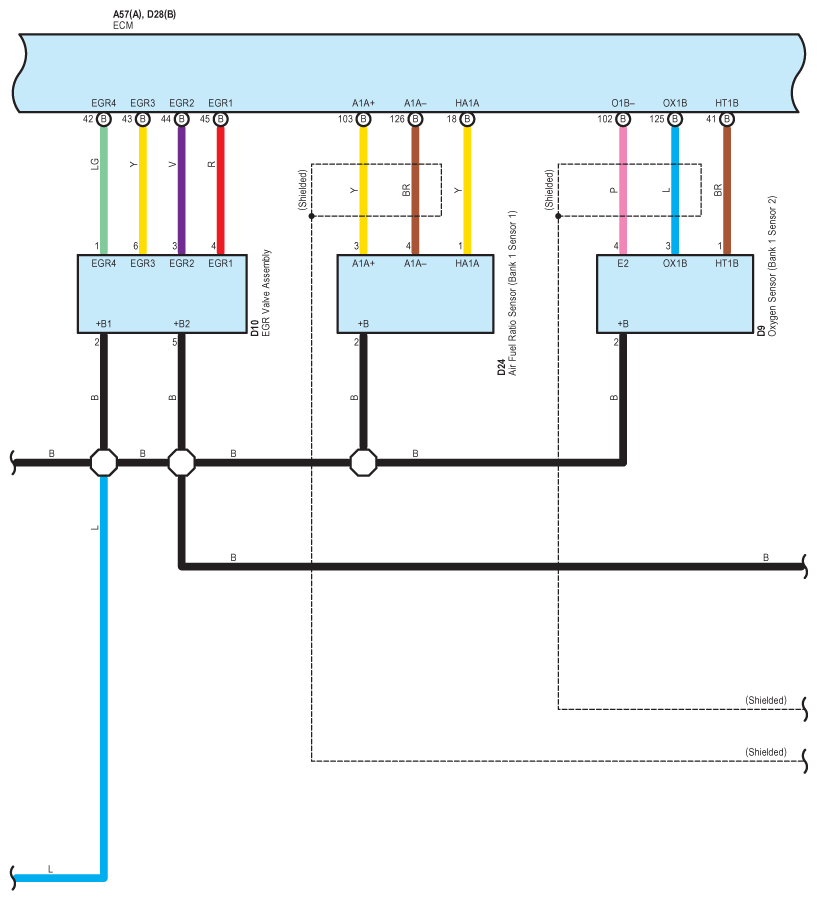

Fig 8: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (8 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 9: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (9 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 10: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (10 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 11: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (11 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 12: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (12 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 13: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (13 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 14: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (14 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 15: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (15 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 16: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (16 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 17: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (17 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 18: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (18 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 19: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (19 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 20: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (20 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 21: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (21 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 22: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (22 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 23: Engine Control, Cruise Control And Fuel Lid Opener - Circuit Diagram (23 Of 23)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
