System Diagram

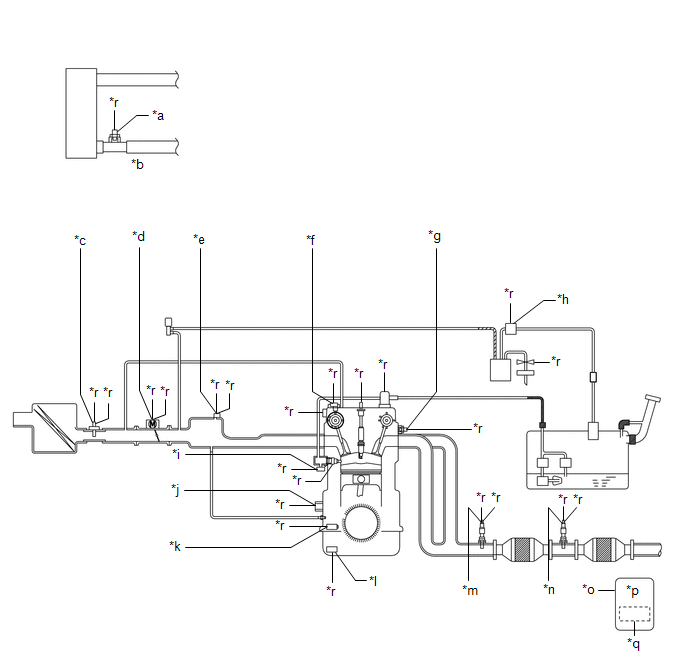

- CONTROL SYSTEM DIAGRAM

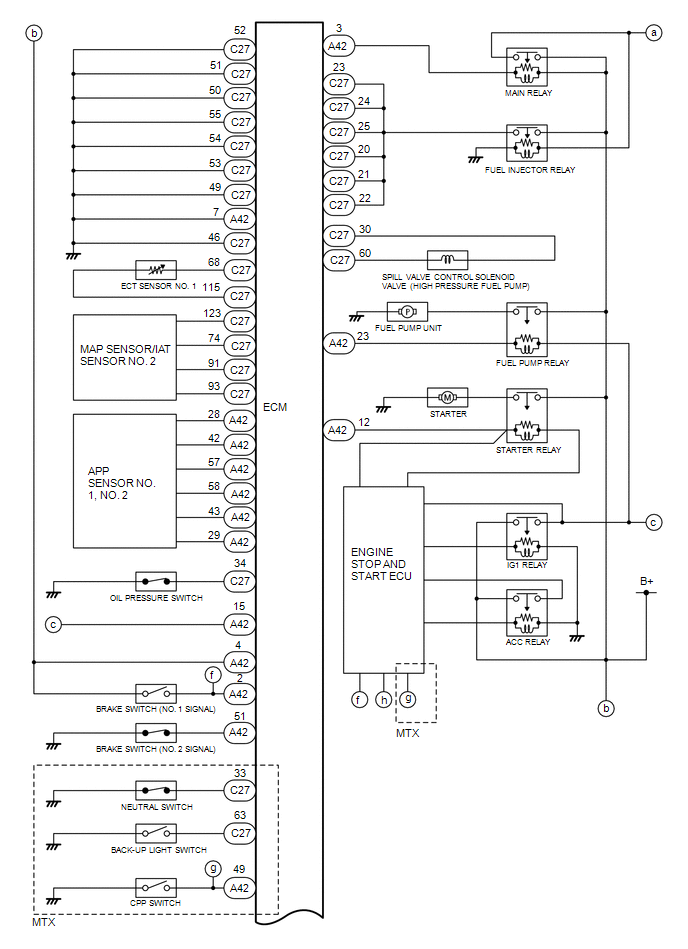

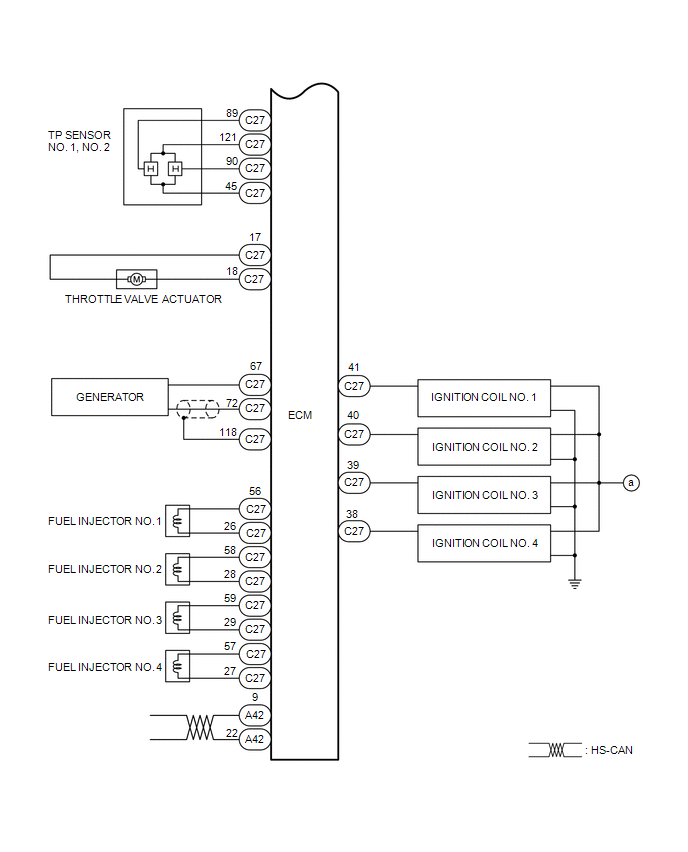

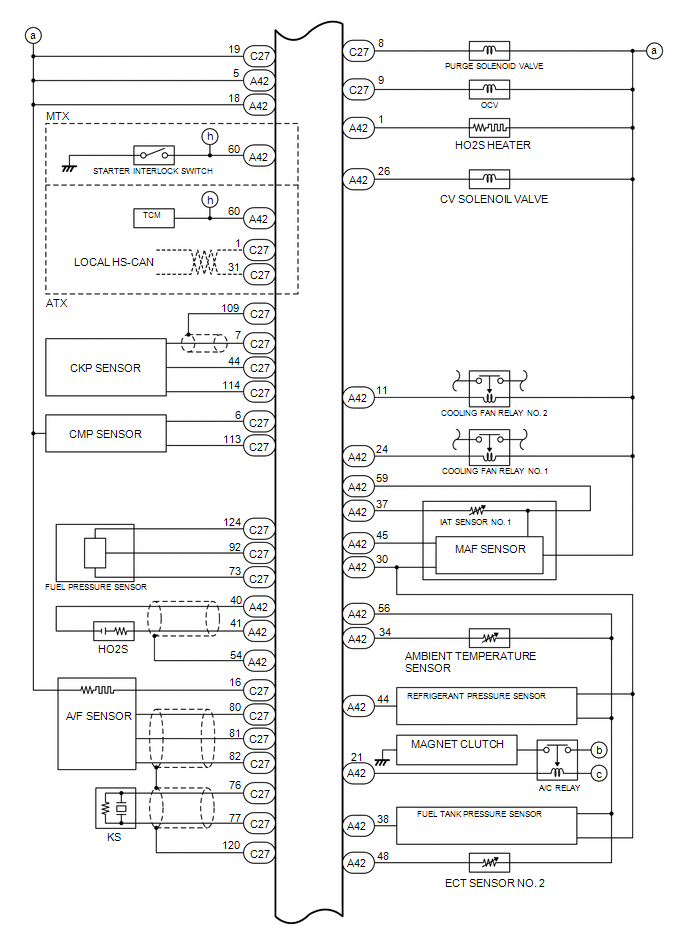

*a ECT Sensor No. 2 *b Radiator Lower *c MAF Sensor/IAT Sensor No. 1 *d TP Sensor No. 1, No. 2 *e Map Sensor/IAT Sensor No. 2 *f CMP Sensor *g ECT Sensor No. 1 *h Fuel Tank Pressure Sensor *i Fuel Pressure Sensor *j KS *k CKP Sensor *l Oil Pressure Switch *m A/F Sensor *n HO2S *o APP Sensor No. 1, No. 2, CPP Switch (MTX), Neutral Switch (MTX) *p PCM *q BARO Sensor *r To PCM - CONTROL SYSTEM WIRING DIAGRAM
