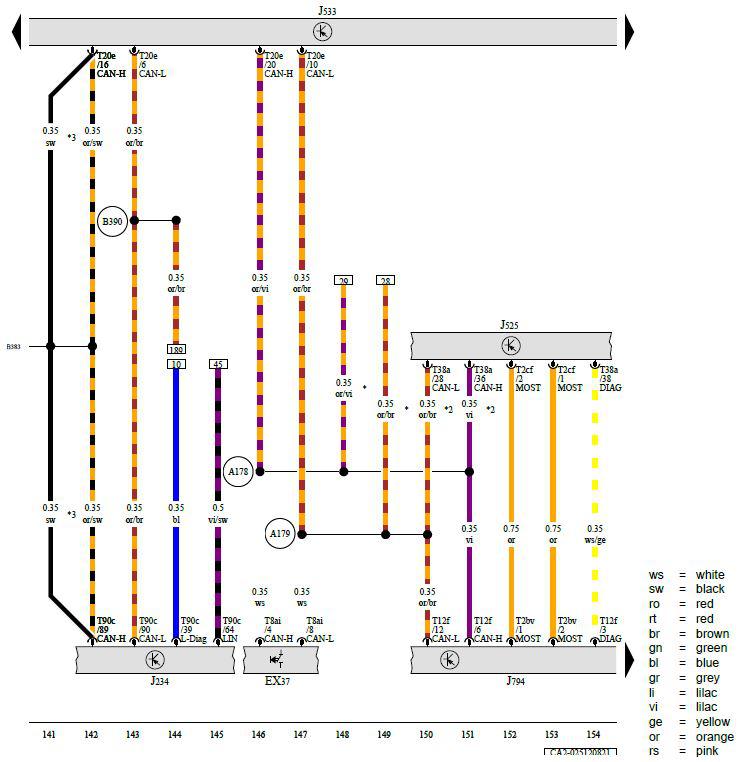

Rear Lid Handle, Airbag Control Module, Digital Sound System Control Module

G00609114Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

EX37 -  Rear Lid Handle

J234 -  Airbag Control Module

J525 -  Digital Sound System Control Module

J533 -  Data Bus on Board Diagnostic Interface

J794 -  Information Electronics Control Module 1

T2bv -  2-Pin Connector, Black

T2cf -  2-Pin Connector, Black

T8ai -  8-Pin Connector, Black

T12f -  12-Pin Connector, Gray

T20e -  20-Pin Connector, Black

T38a -  38-Pin Connector, Black

T90c -  90-Pin Connector, Yellow

A178 -  Infotainment CAN Bus High Connection (in Instrument Panel Wiring Harness)

A179 -  Infotainment CAN Bus Low Connection (in Instrument Panel Wiring Harness)

B383 -  Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)

B390 -  Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)

* -  For Vehicles with a Parking Heater

*2 -  Depending on Equipment

*3 -  Running Change
