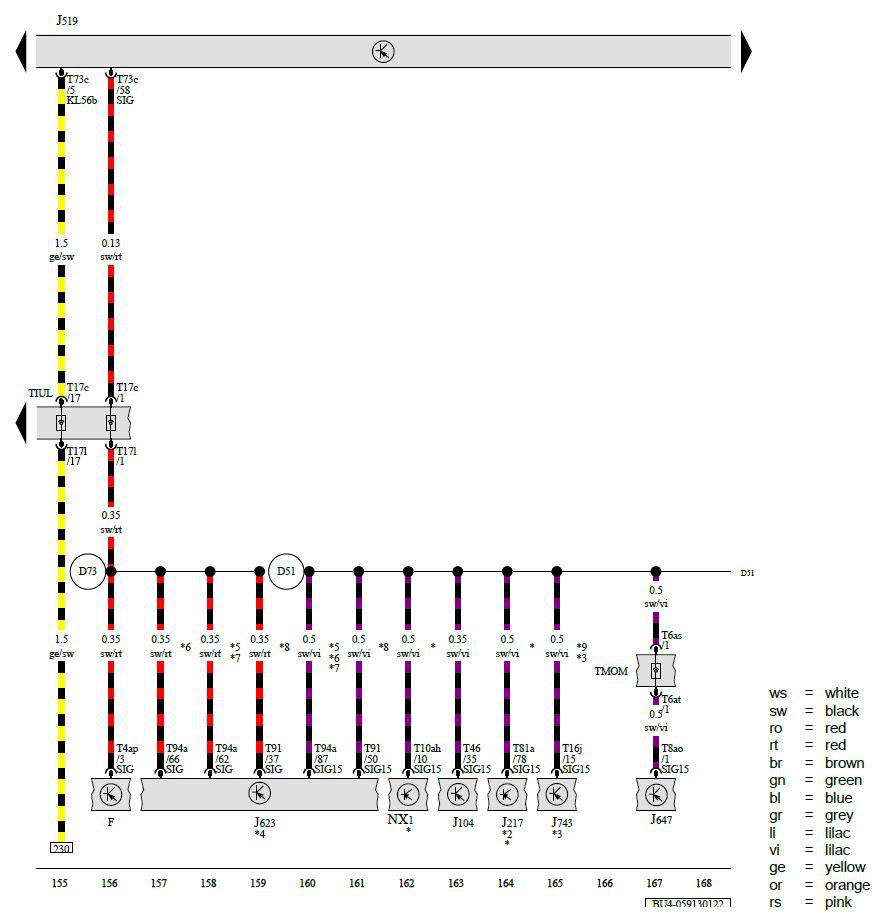

Brake Lamp Switch, ABS Control Module, Transmission Control Module, Vehicle Electrical System Control Module, Engine/Motor Control Module, Differential Locks Control Module, Dual-Clutch Transmission Mechatronic, Transmission
F - Brake Lamp Switch
J104 - ABS Control Module
J217 - Transmission Control Module
J519 - Vehicle Electrical System Control Module
J623 - Engine/Motor Control Module
J647 - Differential Locks Control Module
J743 - Dual-Clutch Transmission Mechatronic
NX1 - Transmission
T4ap - 4-Pin Connector, Black
T6as - 6-Pin Connector, Gray
T6at - 6-Pin Connector, Gray
T8ao - 8-Pin Connector, Black
T10ah - 10-Pin Connector, Black
T16j - 16-Pin Connector, Black
T17c - 17-Pin Connector, Red
T17l - 17-Pin Connector, Red
T46 - 46-Pin Connector, Black
T73c - 73-Pin Connector, Black
T81a - 81-Pin Connector, Black
T91 - 91-Pin Connector, Black
T94a - 94-Pin Connector, Black
TIUL - Coupling Point in Interior, Bottom Left
TMOM - Coupling Point on Engine, Top Center
D51 - Positive Connection 1 (15) (in Engine/Motor Compartment Wiring Harness)
D73 - Positive Connection (54) (in Engine/Motor Compartment Wiring Harness)
* - For Vehicles with Automatic Transmission
*2 - Refer to Applicable Wiring Diagram for Automatic Transmission
*3 - For Vehicles with Automatic Transmission (DSG)
*4 - Refer to Applicable Engine Wiring Diagram
*5 - For Vehicles with a 1.4L Engine
*6 - For Vehicles with a 1.6L Engine
*7 - For Vehicles with 1.5L Gasoline Engine
*8 - For Vehicles with 2.0L Gasoline Engine
*9 - For Vehicles Without Engine Remote Start
