Digital Sound System Control Module, Data Bus On Board Diagnostic Interface, Information Electronics Control Module 1

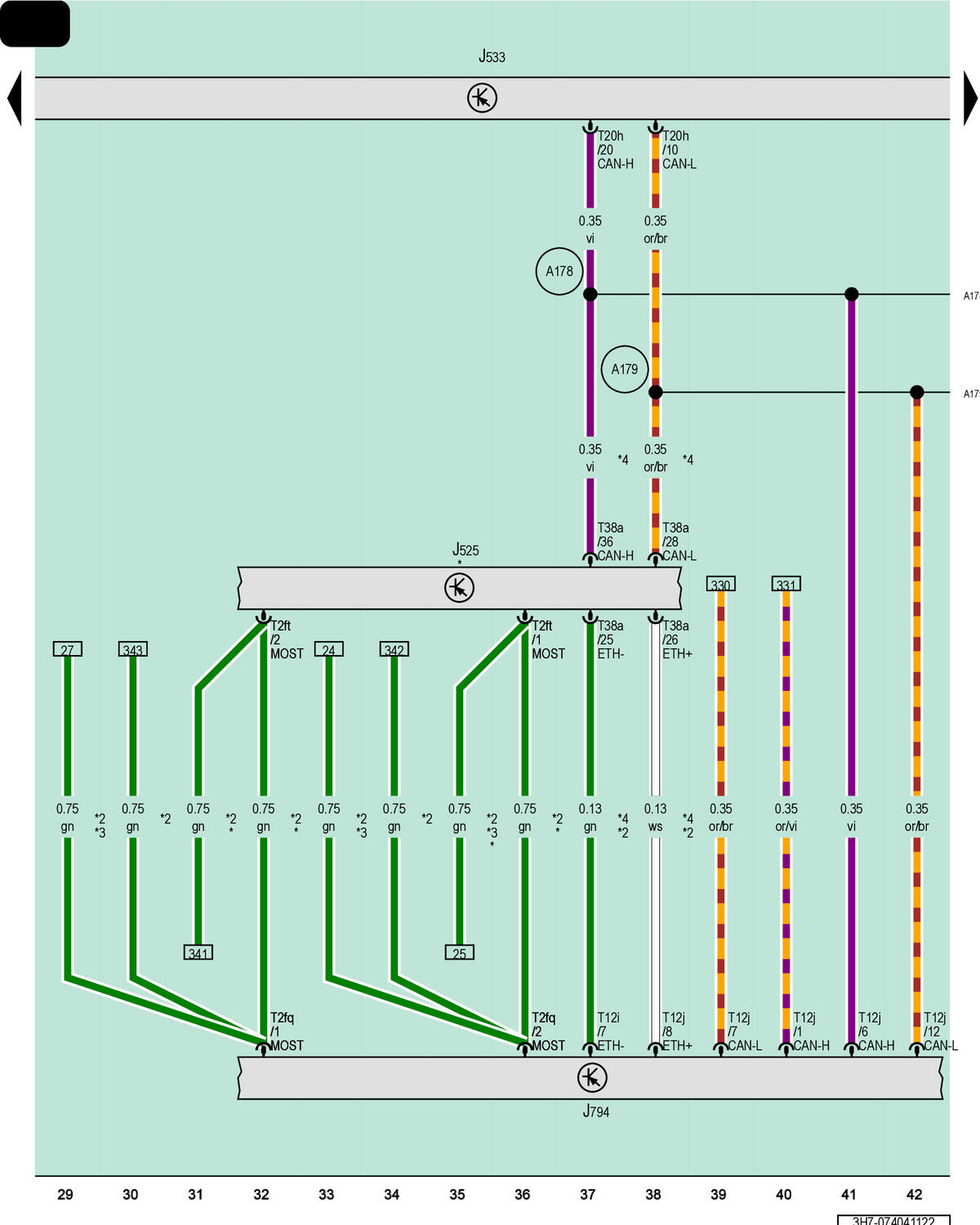

GWW3H7-074041122Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

J525

Digital Sound System Control Module

J533

Data Bus on Board Diagnostic Interface

J794

Information Electronics Control Module 1

T2fq

2-Pin Connector, Black

T2ft

2-Pin Connector, Black

T12i

12-Pin Connector, Green

T12j

12-Pin Connector, Gray

T20h

20-Pin Connector, Red

T38a

38-Pin Connector, Black

A178

Infotainment CAN Bus High Connection (in Instrument Panel Wiring Harness)

A179

Infotainment CAN Bus Low Connection (in Instrument Panel Wiring Harness)

For Vehicles with Sound System

*2

Depending on Equipment

*3

For Vehicles with TV Tuner

*4

From July 2019
