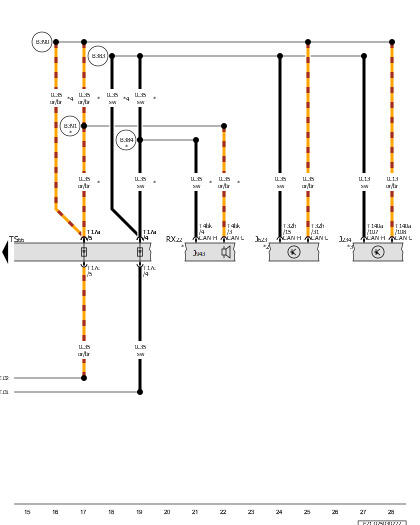

Airbag Control Module, Engine/Motor Control Module, Engine Sound Generator Module 2
J234
Airbag Control Module
J623
Engine/Motor Control Module
J943
Engine Sound Generator Control Module
RX22
Engine Sound Generator Module 2
T4bk
4-Pin Connector, Black
T17a
17-Pin Connector, Black
T17c
17-Pin Connector, Black
T32h
32-Pin Connector, Blue
T140a
140-Pin Connector, Yellow
TS66
Rear Suspension Coupling Point
B383
Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)
B384
Powertrain CAN Bus High Connection 2 (in Main Wiring Harness)
B390
Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)
B391
Powertrain CAN Bus Low Connection 2 (in Main Wiring Harness)
E131
CAN Bus Drive High Connection 5 (in Engine Wiring Harness)
E132
CAN Bus Drive Low Connection 5 (in Engine Wiring Harness)
*
For USA Only
*2
Refer to Applicable Electric Drive System, Engine/Motor Control Module Wiring Diagram
*3
Refer to Applicable Airbag Wiring Diagram
*4
Not for USA
