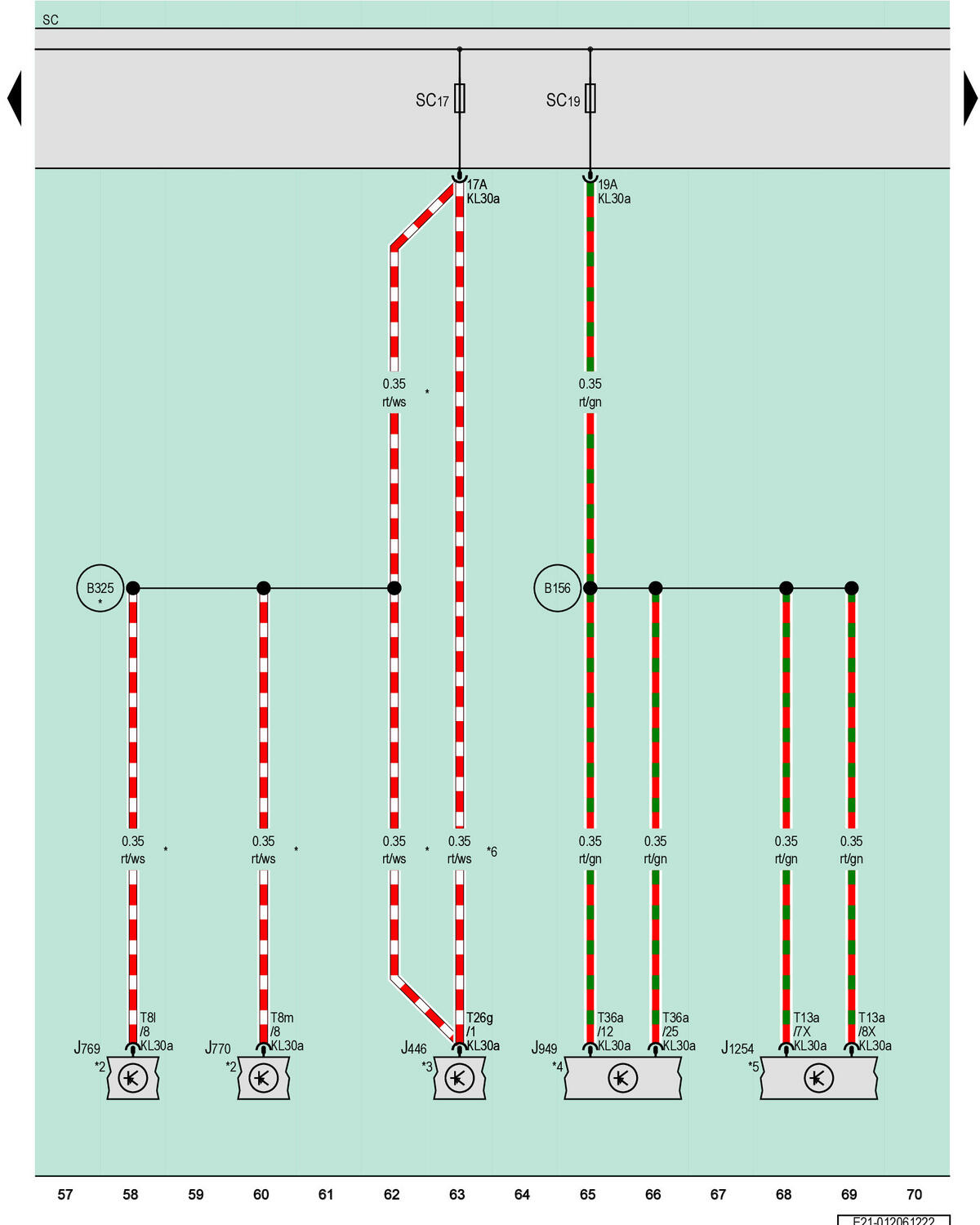

Parking Aid Control Module, Lane Change Assistance Control Module, Lane Change Assistance Control Module 2, Control Module For Emergency Call Module And Communication Unit, Driver Information System Control Module With Display Unit, Fuse Panel C
J446
Parking Aid Control Module
J769
Lane Change Assistance Control Module
J770
Lane Change Assistance Control Module 2
J949
Control Module for Emergency Call Module and Communication Unit
J1254
Driver Information System Control Module with Display Unit
SC
Fuse Panel C
SC17
Fuse 17 (On Fuse Panel C)
SC19
Fuse 19 (On Fuse Panel C)
T8l
8-Pin Connector, Black
T8m
8-Pin Connector, Black
T13a
13-Pin Connector, Naturally Cloudy
T26g
26-Pin Connector, Black
T36a
36-Pin Connector, Black
B156
Positive Connection 30a (in Interior Wiring Harness)
B325
Positive Connection 11 (30a) (in Main Wiring Harness)
*
For Vehicles with Lane Change Assistance
*2
Refer to the Applicable Assistance Systems Wiring Diagram
*3
Refer to Wiring Diagram for Parking Aid
*4
Refer to Applicable Emergency Call Module Wiring Diagram
*5
Refer to Applicable Wiring Diagram for Instrument Cluster
*6
For Vehicles Without Lane Change Assistance
