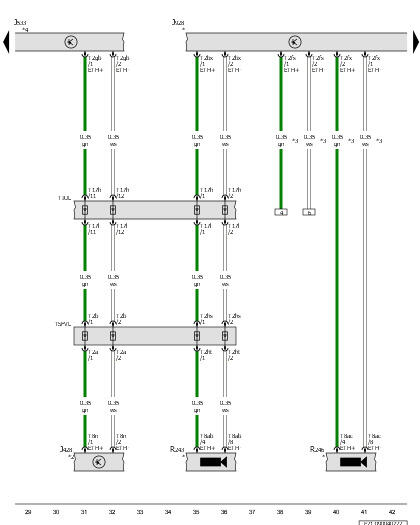

Control Module For Adaptive Cruise Control, Data Bus On Board Diagnostic Interface, Peripheral Camera Control Module, Front Peripheral Camera, Rear Peripheral Camera
J428
Control Module for Adaptive Cruise Control
J533
Data Bus on Board Diagnostic Interface
J928
Peripheral Camera Control Module
R243
Front Peripheral Camera
R246
Rear Peripheral Camera
T2a
2-Pin Connector, White
T2b
2-Pin Connector, White
T2bx
2-Pin Connector, White
T2fs
2-Pin Connector, White
T2fx
2-Pin Connector, White
T2gb
2-Pin Connector, White
T2hs
2-Pin Connector, White
T2ht
2-Pin Connector, White
T8ab
8-Pin Connector, Black
T8ac
8-Pin Connector, Black
T8n
8-Pin Connector, Black
T17h
17-Pin Connector, Blue
T17l
17-Pin Connector, Blue
TIUL
Coupling Point in Interior, Bottom Left
TSFVL
Coupling Point on Left Front Bumper
*
Refer to Applicable Peripheral Camera Wiring Diagram
*2
Refer to Applicable Wiring Diagram for Adaptive Cruise Control
*3
For Vehicles with Peripheral Camera
*4
Refer to Applicable Wiring Diagram for Data Bus Networking
