Front A/C Unit Disassembly/Assembly: Notes
CAUTION:
- If a non-specified grease is used, it may result in abnormal noise or improper operation of the links. Apply only the specified grease to each link.
- Disassemble in the order indicated in the table.
X: Applicable-: Not applicable

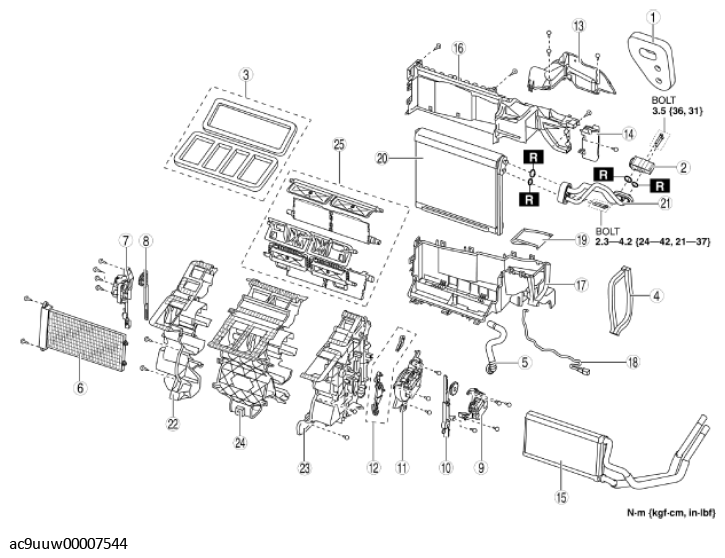

Step Part name Disassembly/assembly of main parts Front heater core Evaporator temperature sensor Front evaporator 1 Polyurethane foam X X X 2 Front expansion valve - - X 3 Adhesive polyurethane A - - - 4 Adhesive polyurethane B - - - 5 Drain hose - - - 6 Cover - - - 7 Driver-side front air mix actuator X X 8 Driver-side front air mix link (See Front Air Mix Link Assembly Note .) - - 9 Passenger-side front air mix actuator X X X 10 Passenger-side front air mix link (See Front Air Mix Link Assembly Note .) X X X 11 Front airflow mode actuator - - - 12 Front airflow mode link set - - - 13 Front A/C case A X X X 14 Plate A X X X 15 Front heater core X X X 16 Front A/C case B - X X 17 Front A/C case C - X X 18 Evaporator temperature sensor (See Evaporator Temperature Sensor Assembly Note .) - X X 19 Plate B - - - 20 Front evaporator - - X 21 Front evaporator pipe - - X 22 Front A/C case D - - - 23 Front A/C case E - - - 24 Front A/C case F - - - 25 Door damper - - - - Assemble in the reverse order of disassembly.
